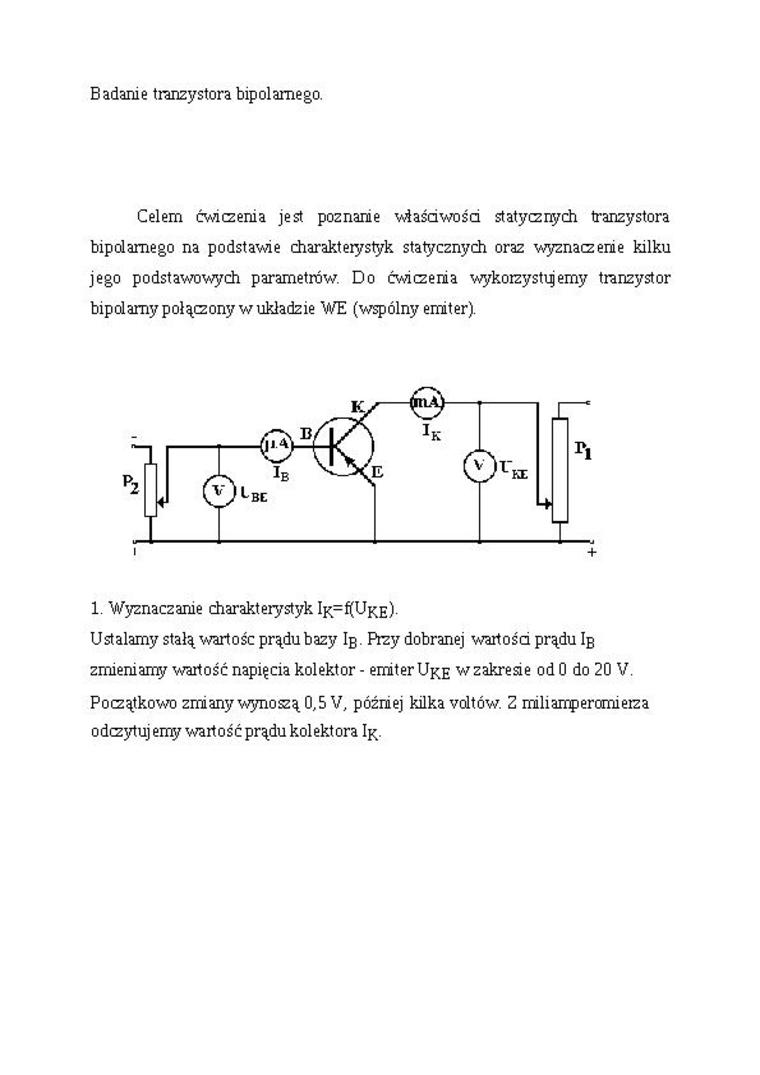

Badanie tranzystora bipolarnego.

Celem ćwiczenia jest poznanie właściwości statycznych tranzystora bipolarnego na podstawie char akt eiy styk statycznych oraz wyznaczenie kilku jego podstawowych parametrów. Do ćwiczenia wykorzystujemy tranzystor bipolarny połączony w układzie WE (wspólny emiter).

+

1. Wyznaczanie charakterystyk Ik⁼Ą^ke)-

Ustalamy stałą wartość prądu bazy Ig. Przy dobranej wartości prądu Ig zmieniamy wartość napięcia kolektor - emiter Uke ^w zakresie od 0 do 20 V.

Początkowo zmiany wynoszą 0,5 V, później kilka vdtów. Z miliamperomieiza odczytuj emy wartość prądu kolektora Ik-
