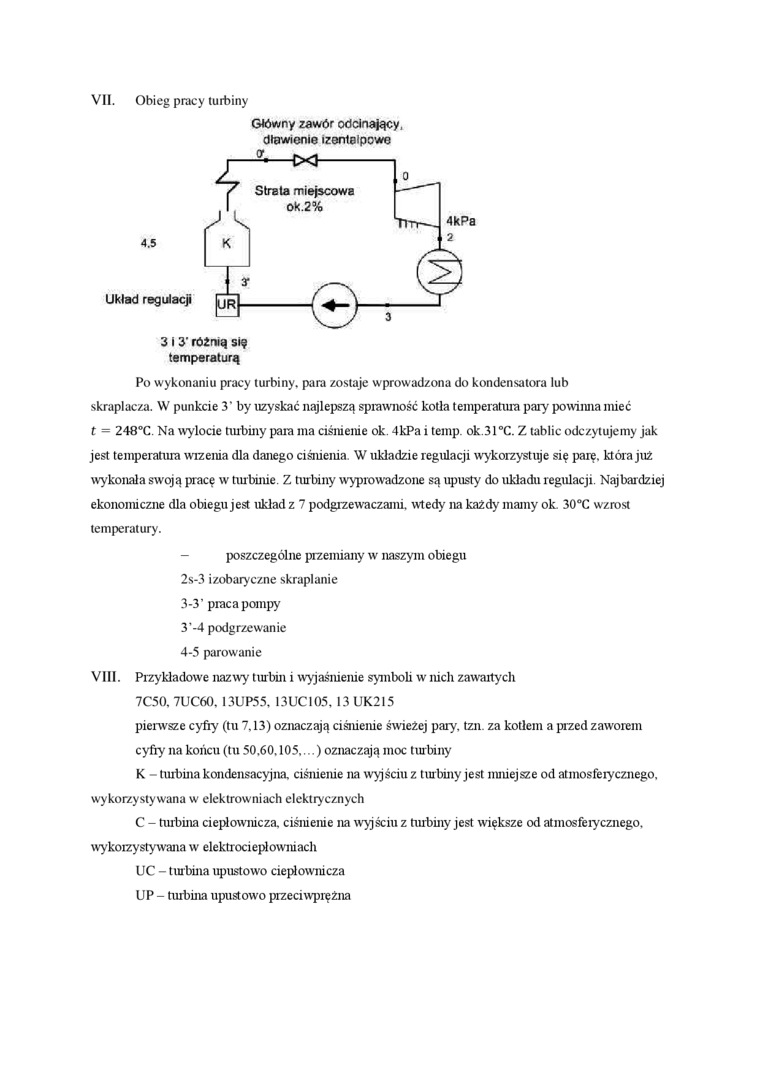

VII. Obieg pracy turbiny

Główny zawór odcinający, dławienie izentefpowe

Układ regulacji

4.5

3 I 3’ różnią się temperaturą

Po wykonaniu pracy turbiny, para zostaje wprowadzona do kondensatora lub skraplacza. W punkcie 3* by uzyskać najlepszą sprawność kotła temperatura pary powinna mieć t = 248°C. Na wylocie turbiny pata ma ciśnienie ok. 4kPa i temp. ok.31°C. Z tablic odczytujemy jak jest temperatura wizema dla danego ciśnienia. W układzie regulacji wykorzystuje się parę. która już wykonała sw^roją pracę w tiubiiue. Z turbiny wyprowadzone są upusty do układu regulacji. Najbardziej ekonomiczne dla obiegu jest układ z 7 podgrzewaczami, wtedy na każdy mamy ok. 30°C wzrost

temperatury.

- poszczególne przemiany w naszym obiegu 2s-3 izobaryczne skraplanie

3- 3’ praca pompy 3’-4 podgrzewanie

4- 5 parowanie

VIII. Pizy kładowe nazwy turbin i wyjaśnienie symboli w nich zawartych 7C50. 7UC60, 13UP55, 13UCI05, 13 UK2I5

pierwsze cyfiy (tu 7,13) oznaczają ciśnienie świeżej pary, tzn. za kotłem a przed zaworem cyfiy na końcu (tu 50,60,105,...) oznaczają moc turbiny

K - tmbina kondensacyjna, ciśnienie na wyjściu z turbiny jest mniejsze od atmosferycznego, wykorzystywana w elektrowniach elektrycznych

C - turbina ciepłownicza, ciśnienie na wyjściu z turbiny jest większe od atmosferycznego, wykoizystywana w elektrociepłowniach

UC - turbina upustowo ciepłownicza UP - turbina upustowo przedwprężna
