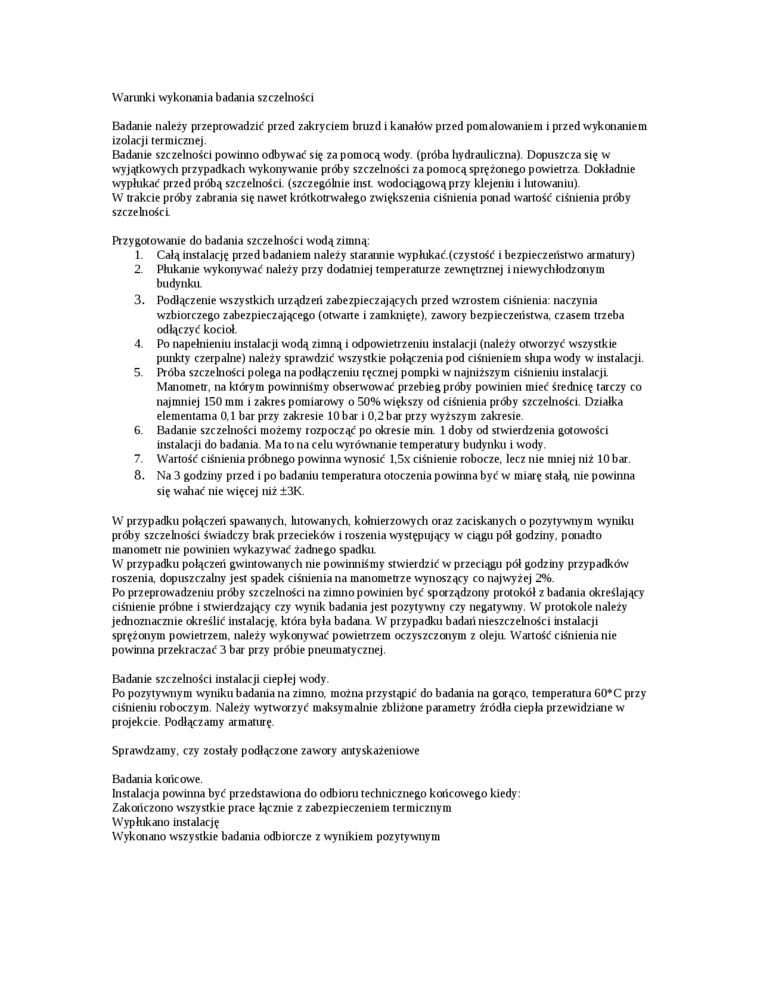

W arunki wykonania badania szczelności

Badanie należy przeprowadzić przed zakryciem bmzd i kanałów przed pomalowaniem i przed wykonaniem izolacji termicznej.

Badanie szczelności powinno odbywać się za pomocą wody. (próba hydrauliczna). Dopuszcza się w wyjątkowych przypadkach wykonywanie próby szczelności za pomocą sprężonego powietrza Dokładnie wypłukać przed próbą szczelności, (szczególnie inst. wodociągową przy klejeniu i lutowaniu).

W trakcie próby zabrania się nawet krótkotrwałego zwiększenia ciśnienia ponad wartość ciśnienia próby szczelności

Przygotowanie do badania szczelności wodą zimną:

1.    Całą instalację przed badaniem należy starannie wypłukać.(czystość i bezpieczeństwo armatury)

2.    Płukanie wykonywać należy przy dodatniej temperaturze zewnętrznej i niewychłodzonym budynku.

3.    Podłączenie wszystkich urządzeń zabezpieczających przed wzrostem ciśnienia: naczynia wzbiorczego zabezpieczającego (otwaite i zamknięte), zawory bezpieczeństwa, czasem trzeba odłączyć kocioł.

4.    Po napebiieniu instalacji wodą zimną i odpowietrzeiuu instalacji (należy otworzyć wszystkie punkty czerpalne) należy sprawdzić wszystkie połączenia pod ciśnieniem słupa wody w instalacji.

5.    Próba szczebiości polega na podłączeniu ręcznej pompki w najniższym ciśnieniu instalacji Manometr, na którym powinniśmy obserwować przebieg próby powinien mieć średnicę tarczy co najmniej ISO mm i zakres pomiarowy o 50% większy od ciśnienia próby szczebiości. Działka elementarna 0.1 bar przy zakresie 10 bar i 0.2 bar przy wyższym zakresie.

6.    Badanie szczelności możemy rozpocząć po okresie min 1 doby od stwierdzenia gotowości instalacji do badania. Ma tona celu wyrównanie temperatury budynku i wody.

7.    Wartość ciśnienia próbnego powinna wynosić l,5x ciśnienie robocze, lecz nie mniej niż 10 bar.

8.    Na 3 godziny przed i po badaniu temperatura otoczenia powinna być w miarę stałą nie powinna się wahać nie więcej niż ±3K.

W przypadku połączeń spawanych, hitowanycli. kobiierzowych oraz zaciskanych o pozytywnym wyniku próby szczebiości świadczy brak przecieków i roszenia występujący w ciągu pół godziny, ponadto manometr nie powinien wykazywać żadnego spadku.

W przypadku połączeń gwintowanych nie powinniśmy stwierdzić w przeciągu pół godziny przypadków roszenia, dopuszczalny jest spadek ciśnienia na manometrze wynoszący co najwyżej 2%.

Po przeprowadzeniu próby szczelności na zimno powinien być sporządzony protokół z badania określający ciśnienie próbne i stwierdzający czy wynik badania jest pozytywny czy negatywny. W protokole należy jednoznacznie określić instalację, która była badana. W przypadku badań nieszczebiości instalacji sprężonym powietrzem, należy wykonywać powietrzem oczyszczonym z oleju. Wartość ciśnienia nie powinna przekraczać 3 bar przy próbie pneumatycznej.

Badanie szczebiości instalacji ciepłej wody.

Po pozytywnym wyniku badania na zimno, można przystąpić do badania na gorąco, temperatura 60*C przy ciśnieniu roboczym. Należy wytworzyć maksymalnie zbliżone parametry źródła ciepła przewidziane w projekcie. Podłączamy armaturę

Sprawdzamy, czy zostały podłączone zawory antyskażeniowe Badania końcowe.

Instalacja powinna być przedstawiona do odbioru technicznego końcowego kiedy:

Zakończono wszystkie prace łącznie z zabezpieczeniem termicznym Wyphikano instalację

Wykonano wszystkie badania odbiorcze z wynikiem pozytywnym
