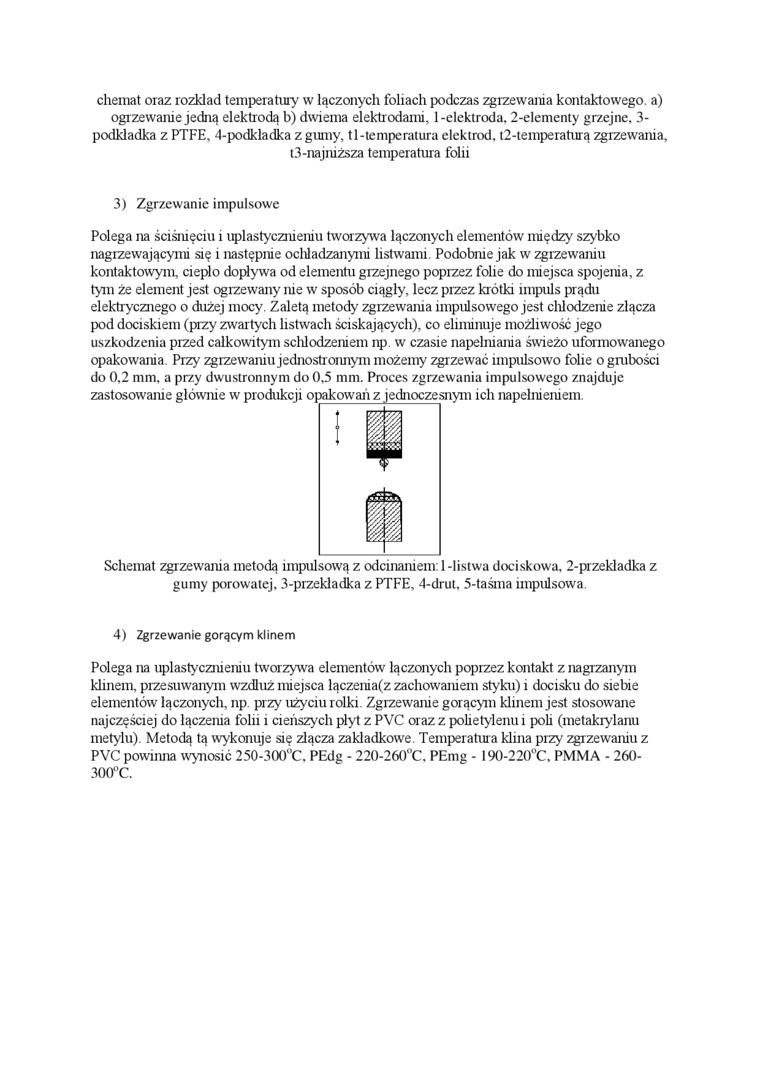

chemat oraz rozkład temperatury w łączonych foliach podczas zgrzewania kontaktowego a) ogrzewanie jedną elektrodą b) dwiema elektrodami, 1 -elektroda. 2-elementy grzejne, 3-podkladka z PTFE, 4-podkladka z gumy, tl-temperatura elektrod. t2-temperaturą zgrzewania, t3-najniższa temperatura folii

3) Zgrzewanie impulsowe

Polega na ściśnięciu i uplastycznieniu tworzywa łączonych elementów między szybko nagrzewającymi się i następnie ochładzanymi listwami. Podobnie jak w zgrzewaniu kontaktowym, ciepło dopływa od elementu grzejnego poprzez folie do miejsca spojenia, z tym że element jest ogrzewany nie w sposób ciągły, lecz pizez krótki impuls prądu elektrycznego o dużej mocy. Zaletą metody zgrzewania impulsowego jest chłodzenie złącza pod dociskiem (przy zwar tych listwach ściskających), co eliminuje możliwość jego uszkodzenia przed całkowitym schłodzeniem np w czasie napełniania świeżo uformowanego opakowania. Przy zgrzewaniu jednostronnym możemy zgrzewać impulsowo folie o grubości do 0,2 mm. a przy dwustronnym do 0,5 mm. Proces zgrzewania impulsowego znajduje

Schemat zgrzewania metodą impulsową z odcinaniem: 1 -listwa dociskowa. 2-przekladka z gumy porowatej, 3-ptzekladka z PTFE, 4-drut, 5-taśma impulsowa

4) Zgrzewanie gorącym klinem

Polega na uplastycznieniu tworzywa elementów łączonych poprzez kontakt z nagrzanym klinem, przesuwanym wzdłuż miejsca lączenia(z zachowaniem styku) i docisku do siebie elementów łączonych, np. przy użyciu rolki Zgrzewanie gorącym klinem jest stosowane najczęściej do łączenia folii i cieńszych płyt z PVC oraz z polietylenu i poli (metakrylanu metylu). Metodą tą wykonuje się złącza zakładkowe Temperatura klina przy zgrzewaniu z PVC powinna wynosić 250-300"C. PEdg - 220-260°C. PEmg - I90-220T. PMMA - 260-300°C.
