przetnie strumień świetlny, padający na powierzclinię fotoopomika. Powoduje to wzrost oporności fotoopomika i zmianę stanu przekaźnika, który stemje obiektem. Podobną konstrukcję ma regulator z przestrajanym generatorem. Zamiast zespołu żarówka - fotoelement zastosowano w nim układ dwóch cewek. Cewki te stanowią część elektronicznego generatora, który jest rozstrajany przez wchodzącą między nie blaszkę. Jeśli wartość rzeczywista zrówna się z wartością zadaną, to blaszka, która jest zamocowana do wskazówki miliwoltomierza, wchodzi między cewki generatora i powoduje zerwanie drgań. Cofnięcie się wskazówki z blaszką powoduje ponowne wzbudzenie drgań. Powstawanie i zanikanie digari w generatorze steruje, poprzez odpowiedtu układ elektroniczny, pracą przekaźnika wyjściowego.

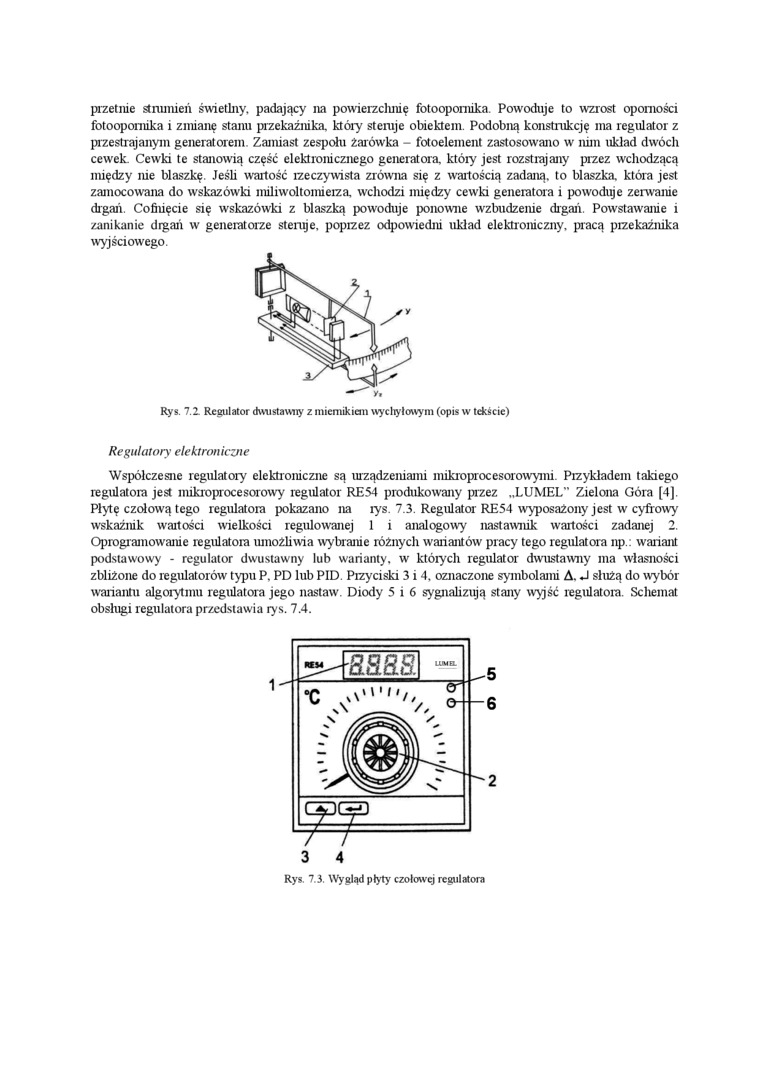

Rys. 7.2. Regulator dwu stawny z miernikiem wychyłowym (opis w tekście)
Regulatory elektroniczne
Współczesne regirlatory elektroniczne są urządzeniami mikroprocesorowymi. Przykładem takiego regulatora jest mikroprocesorowy regulator REM produkowany przez „LUMEL" Zielona Góra [4]. Płytę czołową tego regulatora pokazano na rys. 7.3. Regulator RE54 wyposażony jest w cyfrowy wskaźnik wartości wielkości regulowanej 1 i analogowy nastawnik wartości zadanej 2. Oprogramowanie regulatora umożliwia wybranie różnych wariantów pracy tego regulatora np.: wariant podstawowy - regulator dwustawny lub warianty, w których regulator dwustawny ma własności zbliżone do regulatorów' typu P. PD lub PID. Przyciski 3 i 4. oznaczone symbolami A. J służą do wybór wariantu algorytmu regulatora jego nastaw. Diody 5 i 6 sygnalizują stany wyjść regulatora. Schemat obsługi regulatora przedstawia rys. 7.4.
Rys. 73. Wygląd płyty czołowej regulatora
