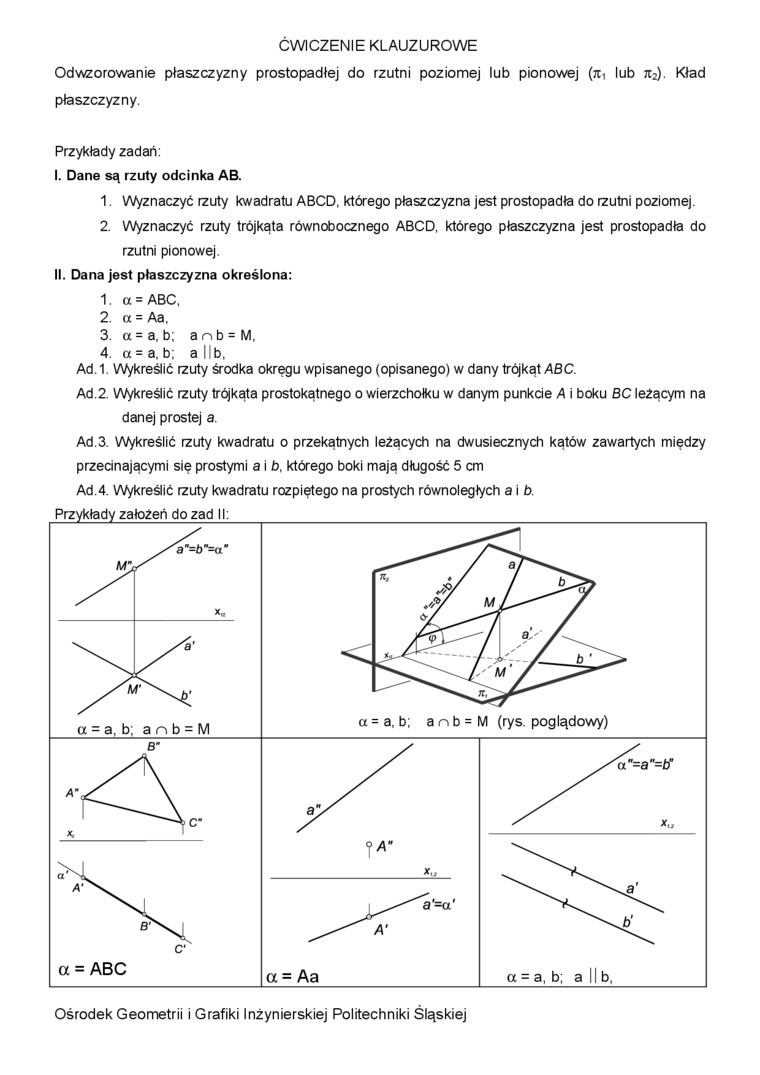

ĆWICZENIE KLAUZUROWE

Odv\eorowanie płaszczyzny prostopadłej do rzutni poziomej lub pionowej (rt, lub Jtj). Kład płaszczyzny.

Przykłady zadań:

I.    Dane są rzuty odcinka AB.

1.    Wyznaczyć rzuty kwadratu ABCD, którego płaszczyzna jest prostopadła do rzutni poziomej.

2.    Wyznaczyć rzuty trójkąta równobocznego ABCD, którego płaszczyzna jest prostopadła do rzutni pionowej.

II.    Dana jest płaszczyzna określona:

1.    a - ABC.

2.    a = Aa,

3.    a = a, b; a o b = M,

4.    a = a, b; a 11 b,

Ad. 1. Wykreślić rzuty środka okręgu wpisanego (opisanego) w dany trójkąt ABC.

Ad. 2. Wykreślić rzuty trójkąta prostokątnego o wierzchołku w danym punkcie A i boku BC leżącym na danej prostej a.

Ad.3. Wykreślić rzuty kwadratu o przekątnych leżących na dwusiecznych kątów zawartych między

przecinającymi się prostymi a i b, którego boki mają długość 5 cm

Ad.4. Wykreślić rzuty kwadratu rozpiętego na prostych równoległych a i b.

Ośrodek Geometrii i Grafiki Inżynierskiej Politechniki Śląskiej
