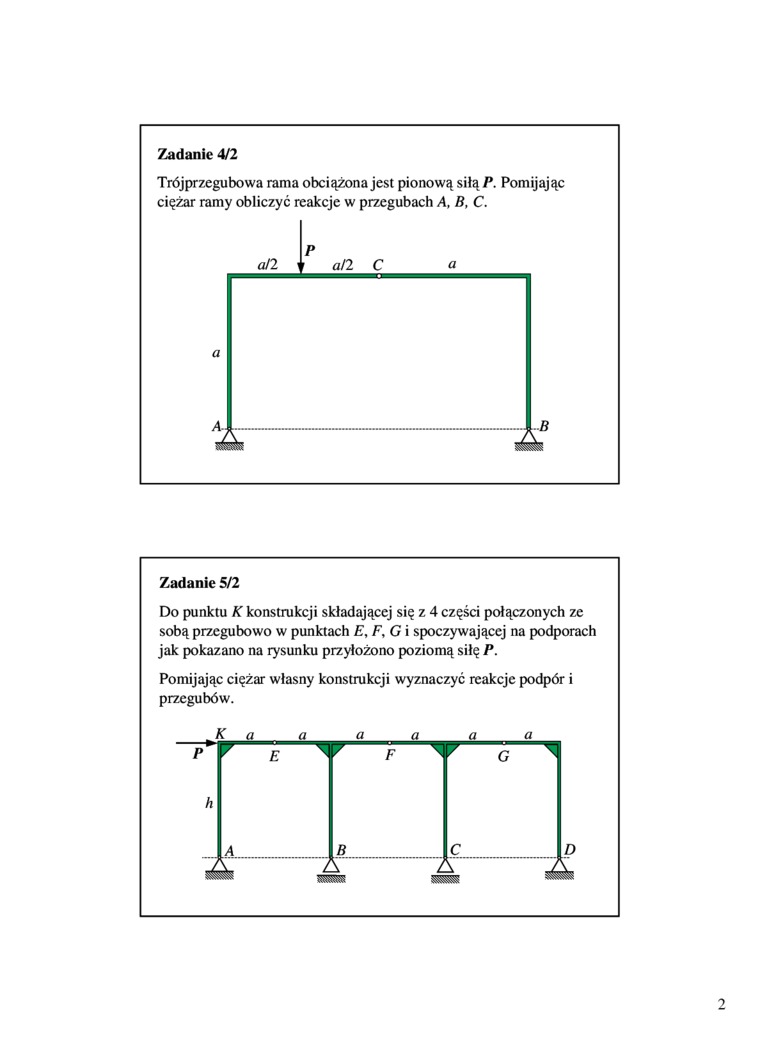

Zadanie 4/2

Trójprzegubowa rama obciążona jest pionową siłą A*. Pomijając ciężar ramy obliczyć reakcje w przegubach A, B, C.

Zadanie 5/2

Do punktu K konstrukcji składającej się z 4 części połączonych ze sobą przegubowo w punktach E,F,G i spoczywającej na podporach jak pokazano na rysunku przyłożono poziomą siłę P.

Pomijając ciężar własny konstrukcji wyznaczyć reakcje podpór i przegubów.
