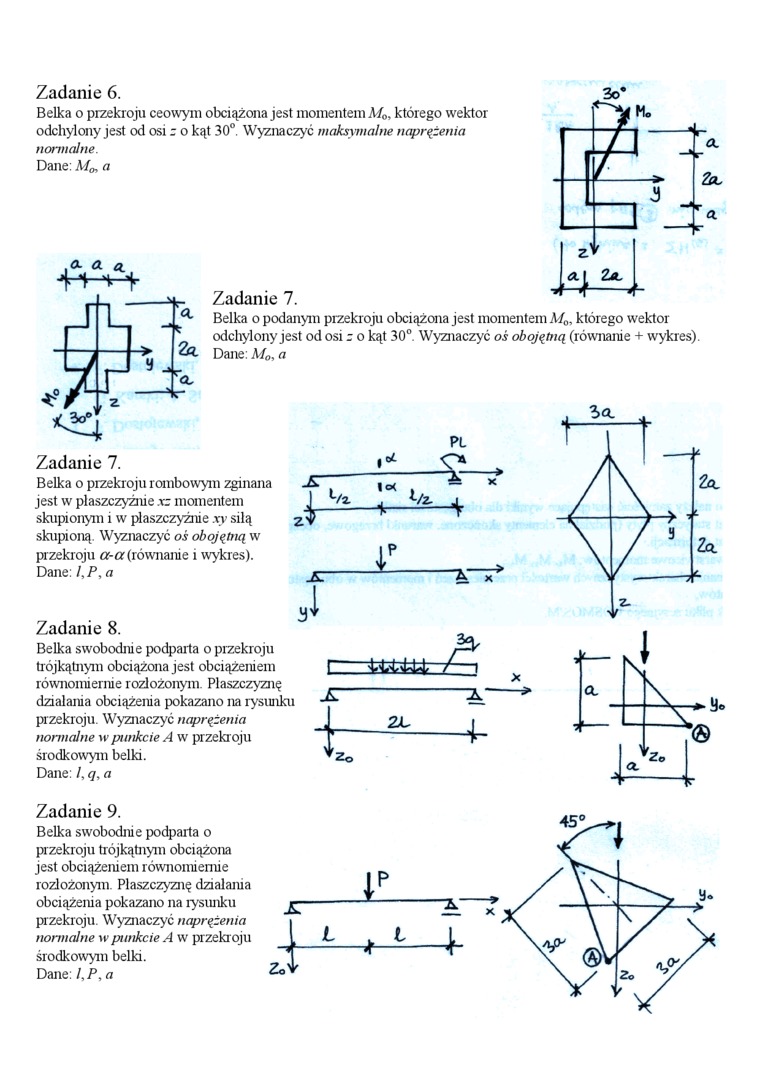

Zadanie 6.

Belka o przekroju ceowym obciążona jest momentem M„, którego wektor odchylony jest od osi r o kąt 30° Wyznaczyć maksymalne naprężenia normalne.

Dane: M„, a


ł


3o*


.«■ a- cl


Zadanie 7.

Belka o podanym przekroju obciążona jest momentem M„, którego wektor odchylony jest od osi r o kąt 30“ Wyznaczyć oś obojętną (równanie + wykres). Dane: M0, a


Zadanie 7.

Belka o przekroju rombowym zginana jest w płaszczyźnie xz momentem skupionym i w płaszczyźnie xy silą skupioną Wyznaczyć oś obojętną w przekroju a-a (równanie i wykres). Dane: l,P, a


lc*


Pl


Vz-



Zadanie 8.

Belka swobodnie podparta o przekroju trójkątnym obciążona jest obciążeniem równomiernie rozłożonym. Płaszczyznę działania obciążenia pokazano na rysunku przekroju. Wyznaczyć naprężenia normalne w punkcie A w przekroju środkowym belki.

Dane: /, q, a



Zadanie 9.

Belka swobodnie podparta o przekroju trójkątnym obciążona jest obciążeniem równomiernie rozłożonym Płaszczyznę działania obciążenia pokazano na rysunku pr zekroju. Wyznaczyć naprężenia normalne u punkcie A w przekroju środkowym belki.

Dane: /, P, a
