8. Metody energetyczne

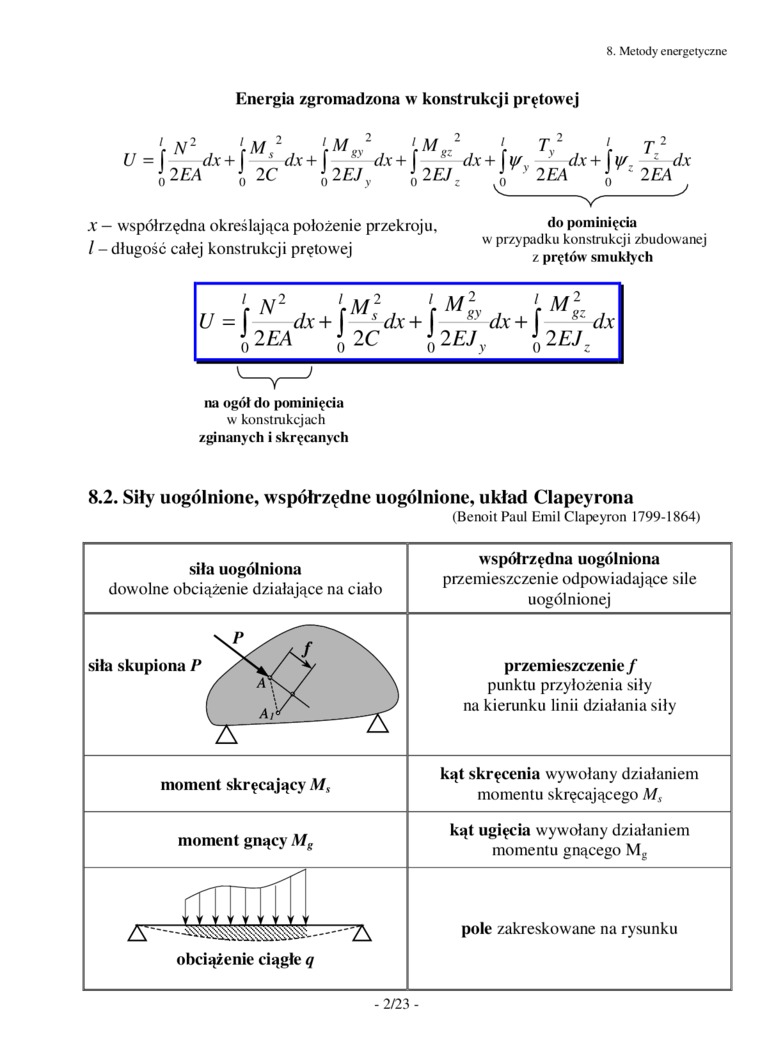

Energia zgromadzona w konstrukcji prętowej


do pominięcia

w przypadku konstrukcji zbudowanej z prętów smukłych

na ogół do pominięcia w- konstrukcjach zginany ch i skręcanych


X — współrzędna określająca położenie przekroju, / - długość całej konstrukcji prętowej

8.2. Siły uogólnione, współrzędne uogólnione, układ Clapeyrona

(Benoit Paul Emil Clapeyron 1799-1864)

siła uogólniona

dowolne obciążenie działające na ciało

współrzędna uogólniona

przemieszczenie odpowiadające sile uogólnionej

siła skupiona P

przemieszczenie f punktu przyłożenia siły na kierunku linii działania siły

moment skręcający Ms

kąt skręcenia wywołany działaniem momentu skręcającego Ms

moment gnący Mg

kąt ugięcia wywołany działaniem momentu gnącego Ms

mirt.,

pole zakreskowane na rysunku

A.....-"'A

obciążenie ciągłe q

-2/23-
