123365

123365



149

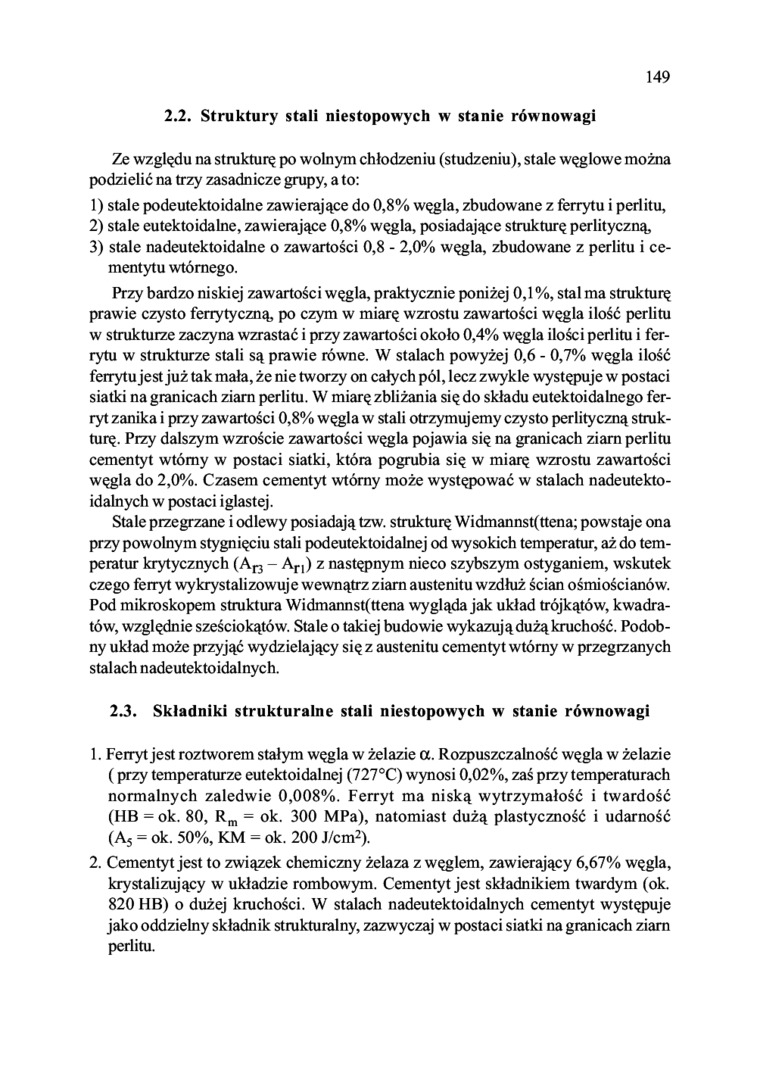

2.2. Struktury stali niestopowych w stanie równowagi

Ze względu na strukturę po wolnym chłodzeniu (studzeniu), stale węglowe można podzielić na trzy zasadnicze grupy, a to:

1)    stale podeutektoidalne zawierające do 0,8% węgla, zbudowane z ferrytu i perlitu,

2)    stale eutektoidalne, zawierające 0,8% węgla, posiadające strukturę perlityczną,

3)    stale nadeutektoidalne o zawartości 0,8 - 2,0% węgla, zbudowane z perlitu i cementytu wtórnego.

Przy bardzo niskiej zawartości węgla, praktycznie poniżej 0,1%, stal ma strukturę prawie czysto ferrytyczną, po czym w miarę wzrostu zawartości węgla ilość perlitu w strukturze zaczyna wzrastać i przy zawartości około 0,4% węgla ilości perlitu i ferrytu w strukturze stali są prawie równe. W stalach powyżej 0,6 - 0,7% węgla ilość ferrytu jest już tak mała, że nie tworzy on całych pól, lecz zwykle występuje w postaci siatki na granicach ziarn perlitu. W miarę zbliżania się do składu eutektoidalnego ferryt zanika i przy zawartości 0,8% węgla w stali otrzymujemy czysto perlityczną strukturę. Przy dalszym wzroście zawartości węgla pojawia się na granicach ziarn perlitu cementyt wtórny w postaci siatki, która pogrubia się w miarę wzrostu zawartości węgla do 2,0%. Czasem cementyt wtórny może występować w stalach nadeutekto-idalnych w postaci iglastej.

Stale przegrzane i odlewy posiadają tzw. strukturę Widmannst(ttena; powstaje ona przy powolnym stygnięciu stali podeutektoidalnej od wysokich temperatur, aż do temperatur krytycznych (An - An) z następnym nieco szybszym ostyganiem, wskutek czego ferryt wykrystalizowuje wewnątrz ziarn austenitu wzdłuż ścian ośmiościanów. Pod mikroskopem struktura Widmannst(ttena wygląda jak układ trójkątów, kwadratów, względnie sześciokątów. Stale o takiej budowie wykazujądużąkruchość. Podobny układ może przyjąć wydzielający się z austenitu cementyt wtórny w przegrzanych stalach nadeutektoidalnych.

2.3. Składniki strukturalne stali niestopowych w stanie równowagi

1.    Ferryt jest roztworem stałym węgla w żelazie a. Rozpuszczalność węgla w żelazie (przy temperaturze eutektoidalnej (727°C) wynosi 0,02%, zaś przy temperaturach normalnych zaledwie 0,008%. Ferryt ma niską wytrzymałość i twardość (HB = ok. 80, Rm = ok. 300 MPa), natomiast dużą plastyczność i udarność (A5 = ok. 50%, KM = ok. 200 J/cm2).

2.    Cementyt jest to związek chemiczny żelaza z węglem, zawierający 6,67% węgla, krystalizujący w układzie rombowym. Cementyt jest składnikiem twardym (ok. 820 HB) o dużej kruchości. W stalach nadeutektoidalnych cementyt występuje jako oddzielny składnik strukturalny, zazwyczaj w postaci siatki na granicach ziarn perlitu.



Wyszukiwarka

Podobne podstrony:
Slajd13 (149) Politechnika WrocławskaUSPOKOJENIE RUCHU - progi zwalniające Ze względu na ukształtowa
52821 skanuj0041 seksualnych, czego nie byliby w stanie zrobić ze względu na zal żenowanie brakiem z
Dodatki do emerytur i ceaL 1. Dodatek pielęgnacyjny: -    przysługuje ze względu na w
-ze względu na media: Po pierwsze nie interesuje nas profil widza tylko pomiar faktycznego i potencj
IMG 1412022215 STRUKTURA, WŁASNOŚCI I RODZAJE ŻEUWA- c.d • Ze względu na kształt grafitu, żeliwa ni
IMG 1501134634 Spawalność stali niestopowych Ze względu na zawartość węgla C < 025% (0.22%) • ła
socjologia9 (2) 146 Struktury quasi-grupowe podtrzymuję. Kiedy tym razem mówię, że ze względu na pr
IMG 47 (3) Ze względu na strukturę chemiczną stanowiącą podstawę budowy szkieletu danego związku prz
IMG91 (15) 4.8.3. Gazy osłonowe do spawania stali wysokostopowych Ze względu na zróżnicowanie mikro
IMG@18 • Jeżeli skarżący, ze względu na sytuację majątkową, nie jest w stanie opłacić kosztów sporzą
Materiały metaloweKlasyfikacja stali ze względu na sumaryczne stężenie pierwiastków Stale niskostop
IMateriały metaloweKlasyfikacja stali ze względu na podstawowe astosowanie Stal konstrukcyjna Stal
1 (73) AGH wg PN-EN 10020:2003klasyfikacja ze względu na skład chemiczny •Stale niestopowe zawartość
201311164129 lasy!lkac

więcej podobnych podstron
