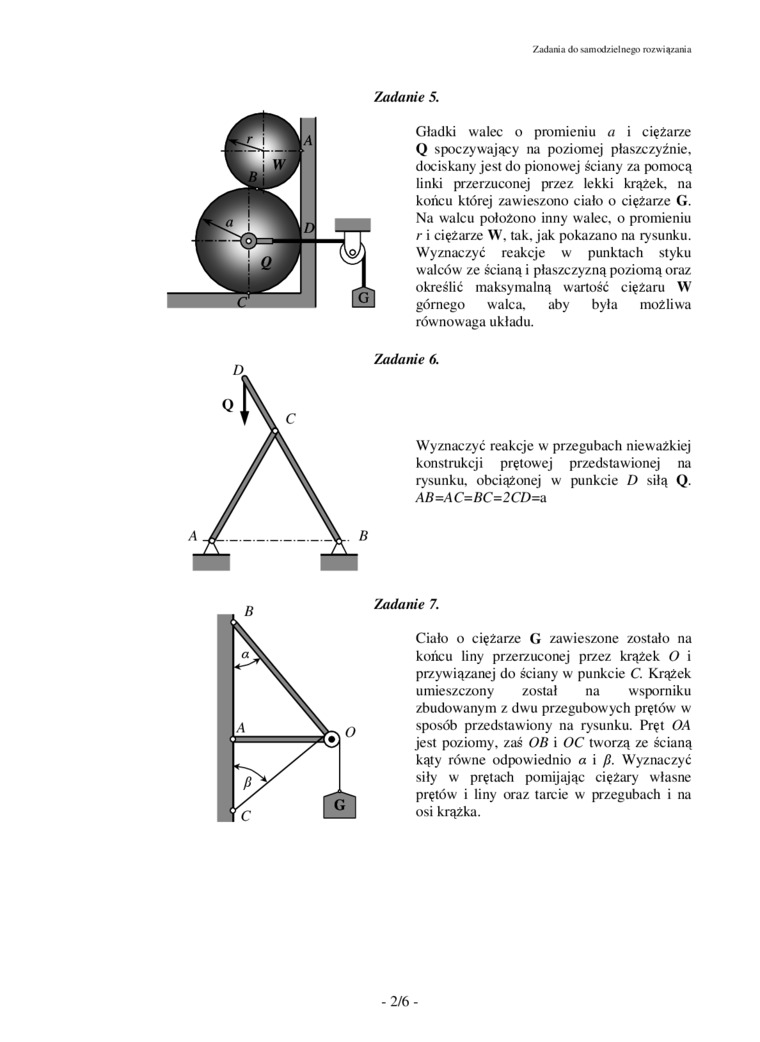

Zadania do samodzielnego rozwiązania

Zadanie 6.

Zadanie 5.

Gładki walce o promieniu a i ciężarze Q spoczywający na poziomej płaszczyźnie, dociskany jest do pionowej ściany za pomocą linki przerzuconej przez lekki krążek, na końcu której zawieszono ciało o ciężarze G. Na walcu położono inny walec, o promieniu r i ciężarze W, tak. jak pokazano na rysunku. Wyznaczyć reakcje w punktach styku walców ze ścianą i płaszczyzną poziomą oraz określić maksymalną wartość ciężaru W górnego walca. aby była możliwa równowaga układu.

Wyznaczyć reakcje w przegubach nieważkiej konstrukcji prętowej przedstawionej na rysunku, obciążonej w punkcie D siłą Q. AB=AC=BC=2CD-d

Zadanie 7.

Ciało o ciężarze G zawieszone zostało na końcu liny przerzuconej przez krążek O i przywiązanej do ściany w punkcie C. Krążek umieszczony został na wsporniku zbudowanym z dwu przegubowych prętów w sposób przedstawiony na rysunku. Pręt OA jest poziomy, zaś OB i OC tworzą ze ścianą kąty równe odpowiednio a i p. Wyznaczyć siły w prętach pomijając ciężary własne prętów' i liny oraz tarcie w' przegubach i na osi krążka.

2/6-
