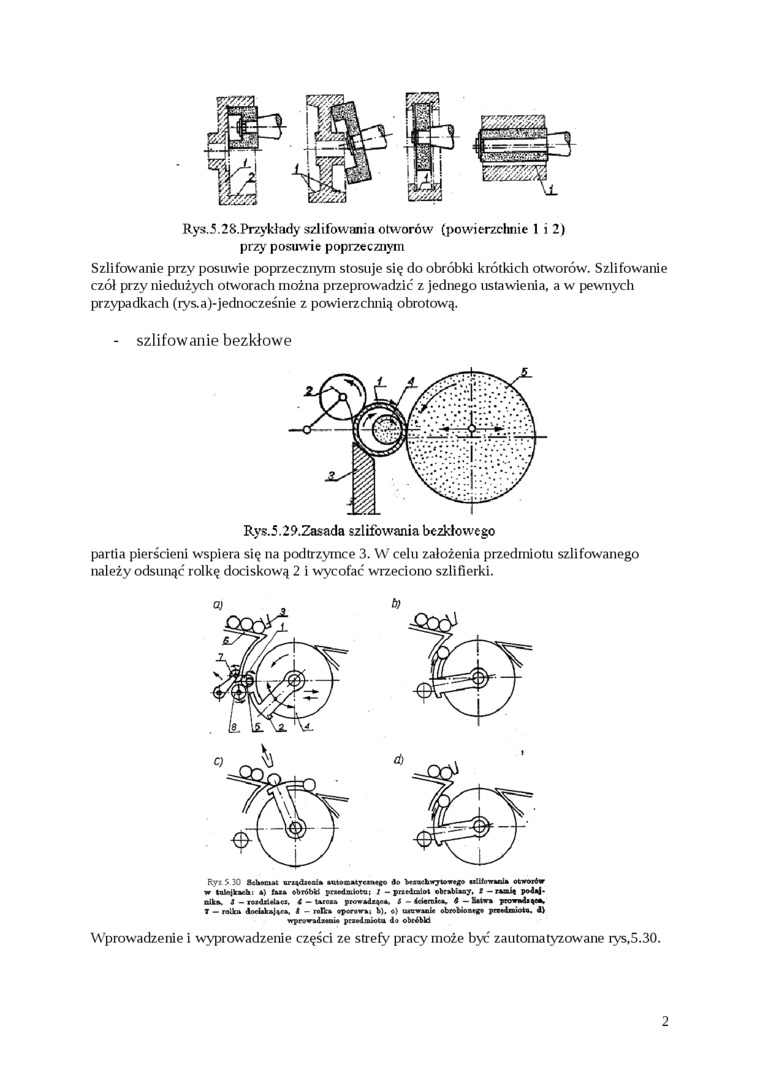

Rys.5.28.Przykłady szlifowania otworów (powierzchnie 1 i 2) przy posuwie poprzecznym

Szlifowanie przy posuwie poprzecznym stosuje się do obróbki krótkich otworów. Szlifowanie czół przy niedużych otworach można przeprowadzić z jednego ustawienia, a w pewnych przypadkach (rys.a)-jednocześnie z powierzchnią obrotową.

- szlifowanie bezkłowe

Rys.5.29.Zasada szlifowania bczkłowcgo

partia pierścieni wspiera się na podtrzymce 3. W celu założenia przedmiotu szlifowanego należy odsunąć rolkę dociskową 2 i wycofać wrzeciono szlifierki.

Rys 5 30 Schanial nri*djeai» automatycznego do b»*ochwytewa*o ulitowania otworów w tulejkach: a) (asa obróbki przedmiotu; I - przełmiot obrabiany, t -rzazi* podaj-alka. t - rozdzielacz. t — tareaa prowadzać*, t - tciernir*. 6 — Satwa prowadź ącn,

T - rolka dociekające. < - rolka oporowa: k). e) uzowanla obrobionego proadzaioio. 4> wprowadzania przedmiotu do obróbki

Wprowadzenie i wyprowadzenie części ze strefy pracy może być zautomatyzowane rys,5.30.
