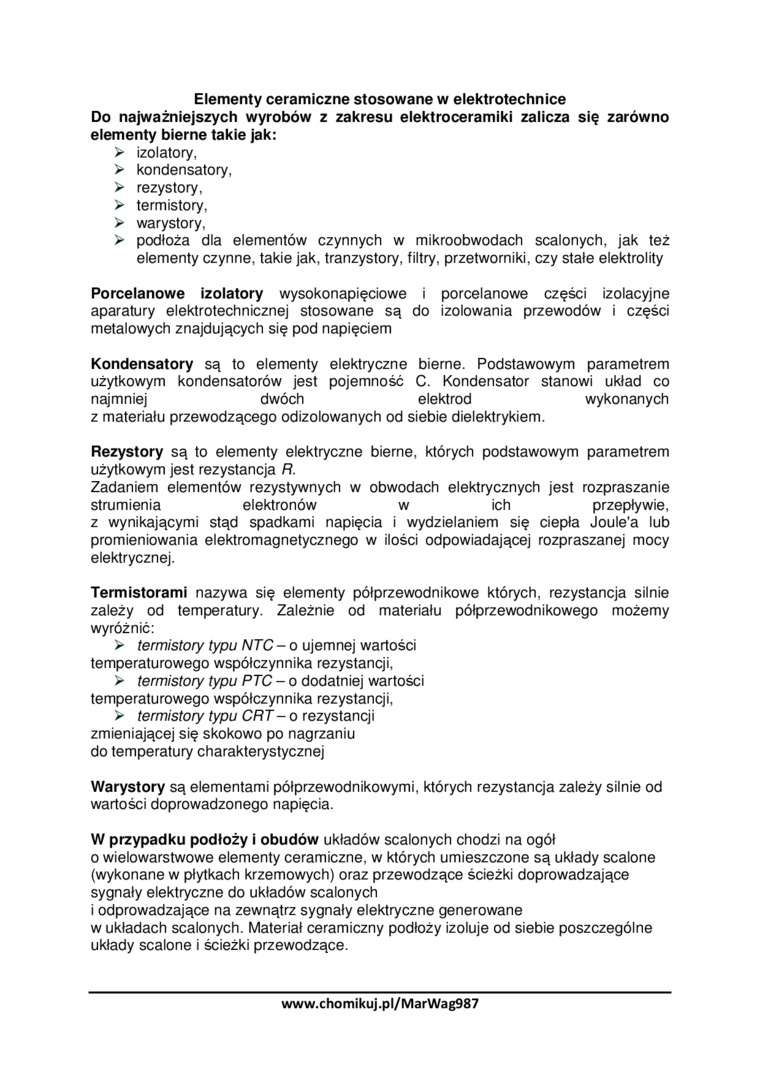

Elementy ceramiczne stosowane w elektrotechnice Do najważniejszych wyrobów z zakresu elektroceramiki zalicza się zarówno elementy bierne takie jak:

>    izolatory,

>    kondensatory,

>    rezystory,

>    termistory,

>    warystory,

>    podłoża dla elementów czynnych w mikroobwodach scalonych, jak też elementy czynne, takie jak, tranzystory, filtry, przetworniki, czy stale elektrolity

Porcelanowe izolatory wysokonapięciowe i porcelanowe części izolacyjne aparatury elektrotechnicznej stosowane są do izolowania przewodów i części metalowych znajdujących się pod napięciem

Kondensatory są to elementy elektryczne bierne. Podstawowym parametrem użytkowym kondensatorów jest pojemność C. Kondensator stanowi układ co najmniej    dwóch    elektrod    wykonanych

z materiału przewodzącego odizolowanych od siebie dielektrykiem.

Rezystory są to elementy elektryczne bierne, których podstawowym parametrem użytkowym jest rezystancja R.

Zadaniem elementów rezystywnych w obwodach elektrycznych jest rozpraszanie strumienia    elektronów    w    ich    przepływie,

z wynikającymi stąd spadkami napięcia i wydzielaniem się ciepła Joule'a lub promieniowania elektromagnetycznego w ilości odpowiadającej rozpraszanej mocy elektrycznej.

Termistorami nazywa się elementy półprzewodnikowe których, rezystancja silnie zależy od temperatury. Zależnie od materiału półprzewodnikowego możemy wyróżnić:

>    termistory typu NTC-o ujemnej wartości temperaturowego współczynnika rezystancji,

>    termistory typu PTC - o dodatniej wartości temperaturowego współczynnika rezystancji,

>    termistory typu CRT- o rezystancji zmieniającej się skokowo po nagrzaniu do temperatury charakterystycznej

Warystory są elementami półprzewodnikowymi, których rezystancja zależy silnie od wartości doprowadzonego napięcia.

W przypadku podłoży i obudów układów scalonych chodzi na ogół

0    wielowarstwowe elementy ceramiczne, w których umieszczone są układy scalone (wykonane w płytkach krzemowych) oraz przewodzące ścieżki doprowadzające sygnały elektryczne do układów scalonych

1    odprowadzające na zewnątrz sygnały elektryczne generowane

w układach scalonych. Materiał ceramiczny podłoży izoluje od siebie poszczególne układy scalone i ścieżki przewodzące.
