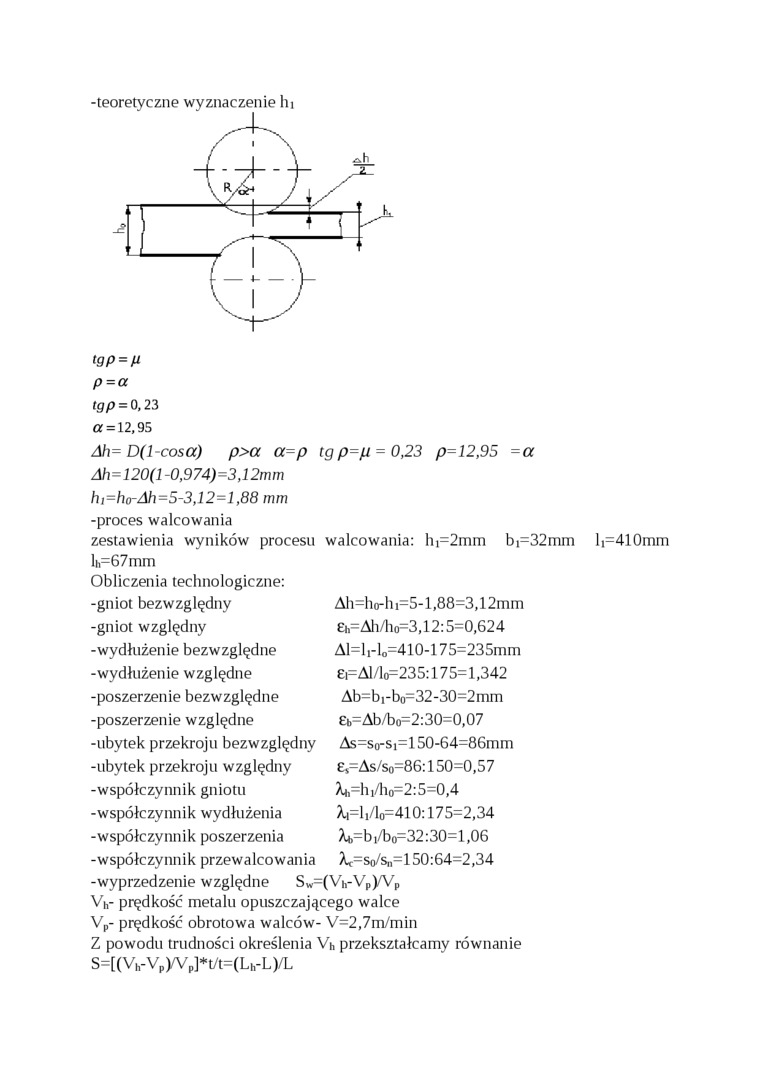

■teoretyczne wyznaczenie li

<9P = P p=a tgp = 0,23 a = 12,95

Ah= D(l-cosa) p>a a=p tgp=p = 0,23 p= 12,95 =a Ah=120(1 -0,974)-3,12mm h,=ho-Ah=5-3,12=l ,88 mm -proces walcowania

li=410mm

zestawienia wyników procesu walcowania: hi=2mm bi=32mm lh=67mm

Obliczenia technologiczne:

Ah=ho-hi=5-l,88=3,12mm &,=Ah/ho=3,12:5=0,624 Al=l,-l„=410-l 75=235mm ei=Al/lo=235:175= 1,342 Ab=bi-bo=32-30=2mm &>=Ab/b_o=2:30=0,07 As=So-Si=l 50-64=86mm e,=As/s₀=86:150=0,57 X_ł,=h₁/li₀=2:5=0,4 Xi=l,/l₀=410:175=2,34 X_l,=b^_o=32:30=l,06 Xc=So/s„=l 50:64=2,34

-gniot bezwzględny -gniot względny -wydłużenie bezwzględne -wydłużenie względne -poszerzenie bezwzględne -poszerzenie względne -ubytek przekroju bezwzględny -ubytek przekroju względny -współczynnik gniotu -współczynnik wydłużenia -współczynnik poszerzenia -współczynnik przewalcowania

-wyprzedzenie względne S_K=(Vh-Vp)/Vp

Vh- prędkość metalu opuszczającego walce

V_p- prędkość obrotowa walców- V=2,7m/min

Z powodu trudności określenia Vh przekształcamy równanie

S=[(V_h-V_pyVp]*t/t=(L_h-L)/L
