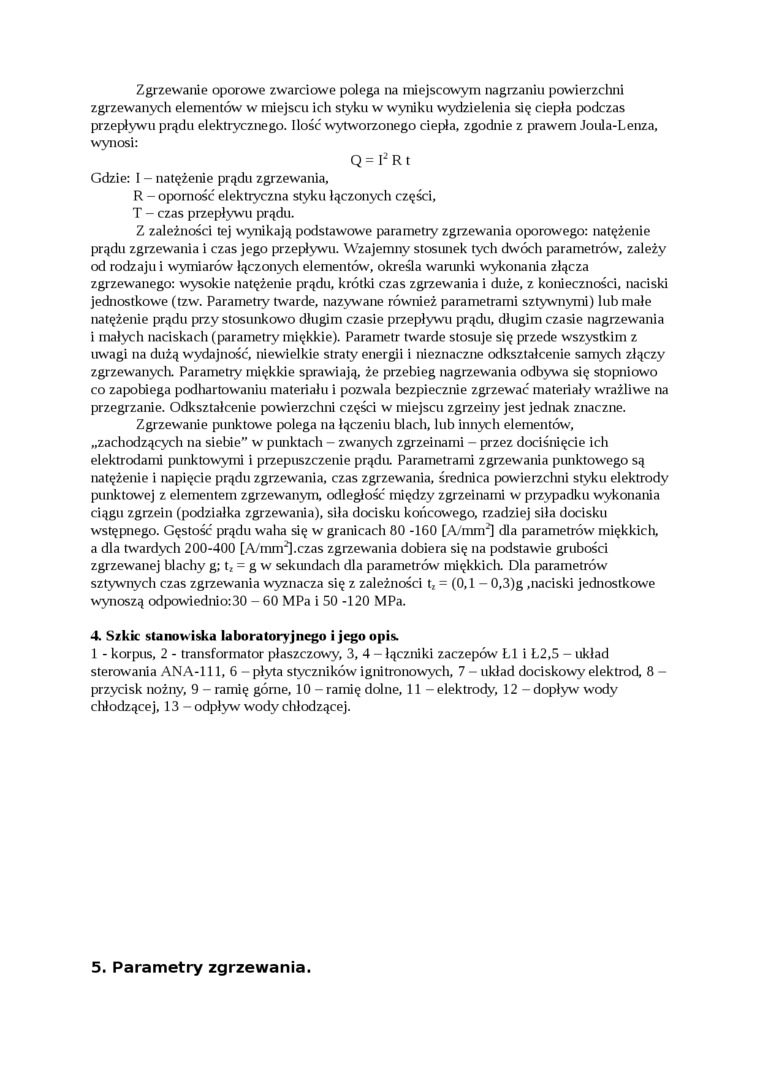

Zgrzewanie oporowe zwarciowe polega na miejscowym nagrzaniu powierzchni zgrzewanych elementów w miejscu ich styku w wyniku wydzielenia się ciepła podczas przepływu prądu elektrycznego. Ilość wytworzonego ciepła, zgodnie z prawem Joula-Lenza, wynosi:

Q = I² R t

Gdzie: I - natężenie prądu zgrzewania,

R - oporność elektiyczna styku łączonych części,

T - czas przepływu prądu.

Z zależności tej wynikają podstawowe parametiy zgrzewania oporowego: natężenie prądu zgrzewania i czas jego przepływu. Wzajemny stosunek tych dwóch parametrów, zależy od rodzaju i wymiarów łączonych elementów, określa warunki wykonania złącza zgrzewanego: wysokie natężenie prądu, krótki czas zgrzewania i duże, z konieczności, naciski jednostkowe (tzw. Parametry twarde, nazywane również parametrami sztywnymi) lub małe natężenie prądu przy stosunkowo długim czasie przepływu prądu, długim czasie nagrzewania i małych naciskach (parametry miękkie). Parametr twarde stosuje się przede wszystkim z uwagi na dużą wydajność, niewielkie straty energii i nieznaczne odkształcenie samych złączy zgrzewanych Parametiy miękkie sprawiają, że przebieg nagrzewania odbywa się stopniowo co zapobiega podhartowaniu materiału i pozwala bezpiecznie zgrzewać materiały wrażliwe na przegrzanie. Odkształcenie powierzchni części w miejscu zgrzeiny jest jednak znaczne.

Zgrzewanie punktowe polega na łączeniu blach, lub innych elementów,

„zachodzących na siebie” w punktach - zwanych zgrzeinami - przez dociśnięcie ich elektrodami punktowymi i przepuszczenie prądu. Parametrami zgrzewania punktowego są natężenie i napięcie prądu zgrzewania, czas zgrzewania, średnica powierzchni styku elektrody punktowej z elementem zgrzewanym, odległość między zgrzeinami w przypadku wykonania ciągu zgrzein (podziałka zgrzewania), siła docisku końcowego, rzadziej siła docisku wstępnego. Gęstość prądu waha się w granicach 80 -160 [A/mm²] dla parametrów miękkich a dla twardych 200-400 [A/mm²].czas zgrzewania dobiera się na podstawie grubości zgrzewanej blachy g; t, = g w sekundach dla parametrów miękkich Dla parametrów sztywnych czas zgrzewania wyznacza się z zależności t, = (0,1- 0,3)g,naciski jednostkowe wynoszą odpowiednio:30 - 60 M Pa i 50 -120 MPa.

4. Szkic stanowiska laboratoryjnego i jego opis.

1 - korpus, 2 - transformator płaszczowy, 3, 4 - łączniki zaczepów Ł1 i Ł2,5 - układ sterowania ANA-111, 6 - płyta styczników ignitronowych, 7 - układ dociskowy elektrod, 8 -przycisk nożny, 9 - ramię górne, 10 - ramię dolne, 11 - elektrody, 12 - dopływ wody chodzącej, 13 - odpływ wody chłodzącej.

5. Parametry zgrzewania.
