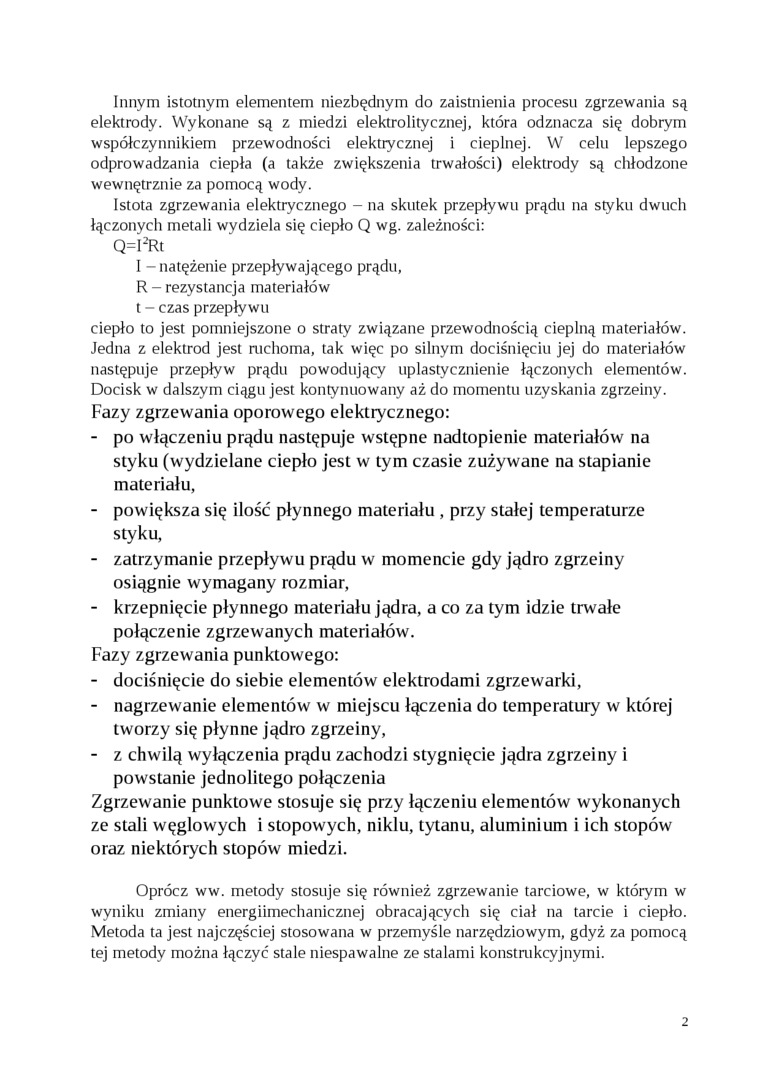

Innym istotnym elementem niezbędnym do zaistnienia procesu zgrzewania są elektrody. Wykonane są z miedzi elektrolitycznej, która odznacza się dobrym współczynnikiem przewodności elektrycznej i cieplnej. W celu lepszego odprowadzania ciepła (a także zwiększenia trwałości) elektrody są chłodzone wewnętrznie za pomocą wody.

Istota zgrzewania elektrycznego - na skutek przepływu prądu na styku dwuch łączonych metali wydziela się ciepło Q wg. zależności:

CH^t

I - natężenie przepływającego prądu,

R - rezystancja materiałów t - czas przepływu

ciepło to jest pomniejszone o straty związane przewodnością cieplną materiałów. Jedna z elektrod jest ruchoma, tak więc po silnym dociśnięciu jej do materiałów następuje przepływ prądu powodujący uplastycznienie łączonych elementów. Docisk w dalszym ciągu jest kontynuowany aż do momentu uzyskania zgrzeiny. Fazy zgrzewania oporowego elektrycznego:

-    po włączeniu prądu następuje wstępne nadtopienie materiałów na styku (wydzielane ciepło jest w tym czasie zużywane na stapianie materiału,

-    powiększa się ilość płynnego materiału , przy stałej temperaturze styku,

-    zatrzymanie przepływu prądu w momencie gdy jądro zgrzeiny osiągnie wymagany rozmiar,

-    krzepnięcie płynnego materiału jądra, a co za tym idzie trwałe połączenie zgrzewanych materiałów.

Fazy zgrzewania punktowego:

-    dociśnięcie do siebie elementów elektrodami zgrzewarki,

-    nagrzewanie elementów w miejscu łączenia do temperatury w której tworzy się płynne jądro zgrzeiny,

-    z chwilą wyłączenia prądu zachodzi stygnięcie jądra zgrzeiny i powstanie jednolitego połączenia

Zgrzewanie punktowe stosuje się przy łączeniu elementów wykonanych ze stali węglowych i stopowych, niklu, tytanu, aluminium i ich stopów oraz niektórych stopów miedzi.

Oprócz ww. metody stosuje się również zgrzewanie tarciowe, w którym w wyniku zmiany energiimechanicznej obracających się ciał na tarcie i ciepło. Metoda ta jest najczęściej stosowana w przemyśle narzędziowym, gdyż za pomocą tej metody można łączyć stale niespawalne ze stalami konstrukcyjnymi.
