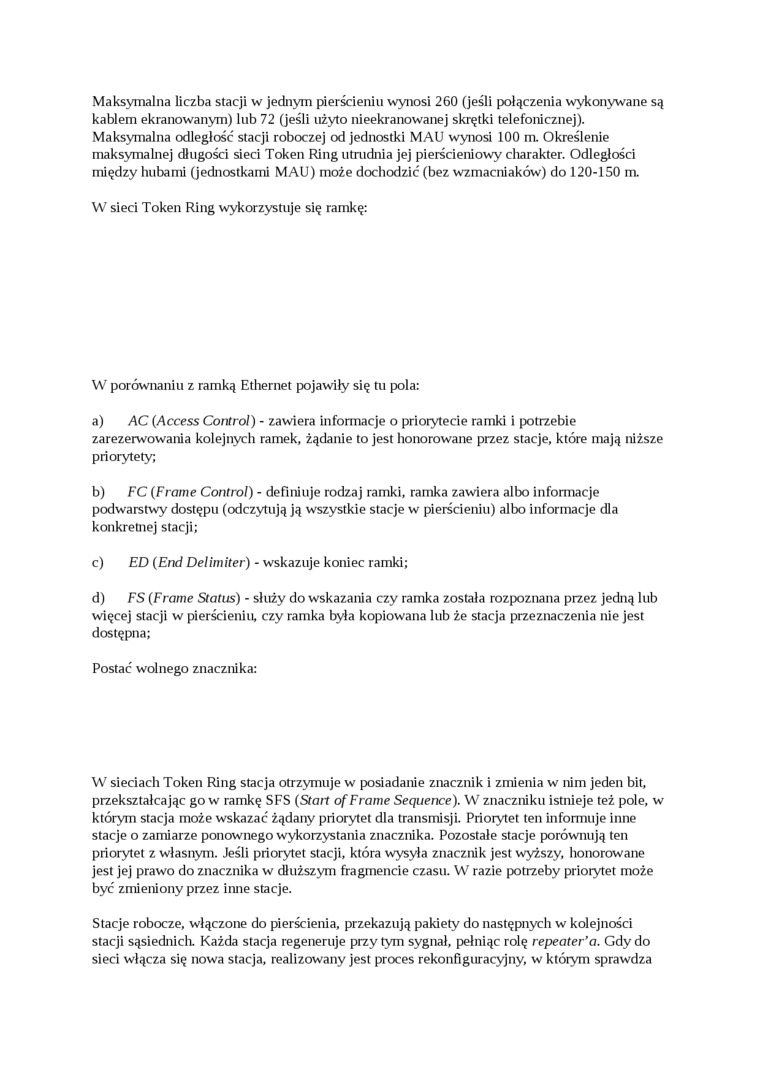

Maksymalna liczba stacji w jednym pierścieniu wynosi 260 (jeśli połączenia wykonywane są kablem ekranowanym) lub 72 (jeśli użyto nieekranowanej skrętki telefonicznej).

Maksymalna odległość stacji roboczej od jednostki MAU wynosi 100 m. Określenie maksymalnej długości sieci Token Ring utrudnia jej pierścieniowy cliarakter. Odległości między hubami (jednostkami MAU) może dochodzić (bez wzmacniaków) do 120-150 m.

W sieci Token Ring wykorzystuje się ramkę:

W porównaniu z ramką Ethernet pojawiły się tu pola:

a)    AC (Access ControI) - zawiera informacje o priorytecie ramki i potrzebie zarezerwowania kolejnych ramek, żądanie to jest honorowane przez stacje, które mają niższe priorytety;

b)    FC (Frame Control) - definiuje rodzaj ramki, ramka zawiera albo informacje podwarstwy dostępu (odczytują ją wszystkie stacje w pierścieniu) albo informacje dla konkretnej stacji;

c)    ED (End Del im i ter) - wskazuje koniec ramki;

d)    FS (Frame Status) - służy do wskazania czy ramka została rozpoznana przez jedną lub więcej stacji w pierścieniu, czy ramka była kopiowana lub że stacja przeznaczenia nie jest dostępna;

Postać wolnego znacznika:

W sieciach Token Ring stacja otrzymuje w posiadanie znacznik i zmienia w nim jeden bit, przekształcając go w ramkę SFS (Start of Frame Seąuence). W znaczniku istnieje też pole, w którym stacja może wskazać żądany priorytet dla transmisji. Priorytet ten informuje inne stacje o zamiarze ponownego wykorzystania znacznika. Pozostałe stacje porównują ten priorytet z własnym. Jeśli priorytet stacji, która wysyła znacznik jest wyższy, honorowane jest jej prawo do znacznika w dłuższym fragmencie czasu. W razie potrzeby prioiytet może być zmieniony przez inne stacje.

Stacje robocze, włączone do pierścienia, przekazują pakiety do następnych w kolejności stacji sąsiednich. Każda stacja regeneruje przy tym sygnał, pełniąc rolę repeater’a. Gdy do sieci włącza się nowa stacja, realizowany jest proces rekonfiguracyjny, w któiym sprawdza
