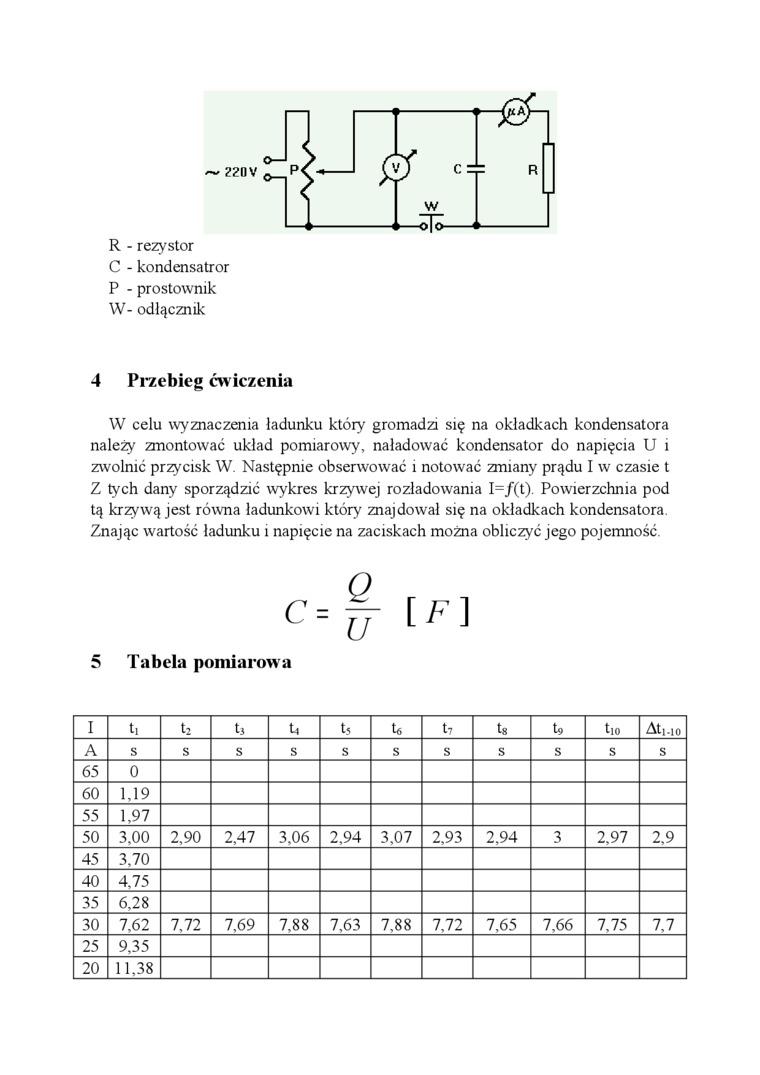

R - rezystor C - kondensatror P - prostownik W- odłącznik
W celu wyznaczenia ładunku który gromadzi się na okładkach kondensatora należy zmontować układ pomiarowy, naładować kondensator do napięcia U i zwolnić przycisk W. Następnie obserwować i notować zmiany prądu I w czasie t Z tych dany sporządzić wykres krzywej rozładowania I=/(t). Powierzchnia pod tą krzywą jest równa ładunkowi który znajdował się na okładkach kondensatora. Znając wartość ładunku i napięcie na zaciskach można obliczyć jego pojemność.
I |
ti |
12 |
t3 |
ti |
t5 |
U |
t7 |
t8 |
U |
tio |
Ati.jo |
A |
s |
s |
s |
s |
s |
s |
s |
s |
s |
s |
s |
65 |
0 | ||||||||||
60 |
U9 | ||||||||||
55 |
1,97 | ||||||||||
50 |
3,00 |
2,90 |
2,47 |
3,06 |
2,94 |
3,07 |
2,93 |
2,94 |
3 |
2,97 |
2,9 |
45 |
3,70 | ||||||||||
40 |
4,75 | ||||||||||
35 |
6,28 | ||||||||||
30 |
7,62 |
7,72 |
7,69 |
7,88 |
7,63 |
7,88 |
7,72 |
7,65 |
7,66 |
7,75 |
7,7 |
25 |
9,35 | ||||||||||
20 |
11,38 |
