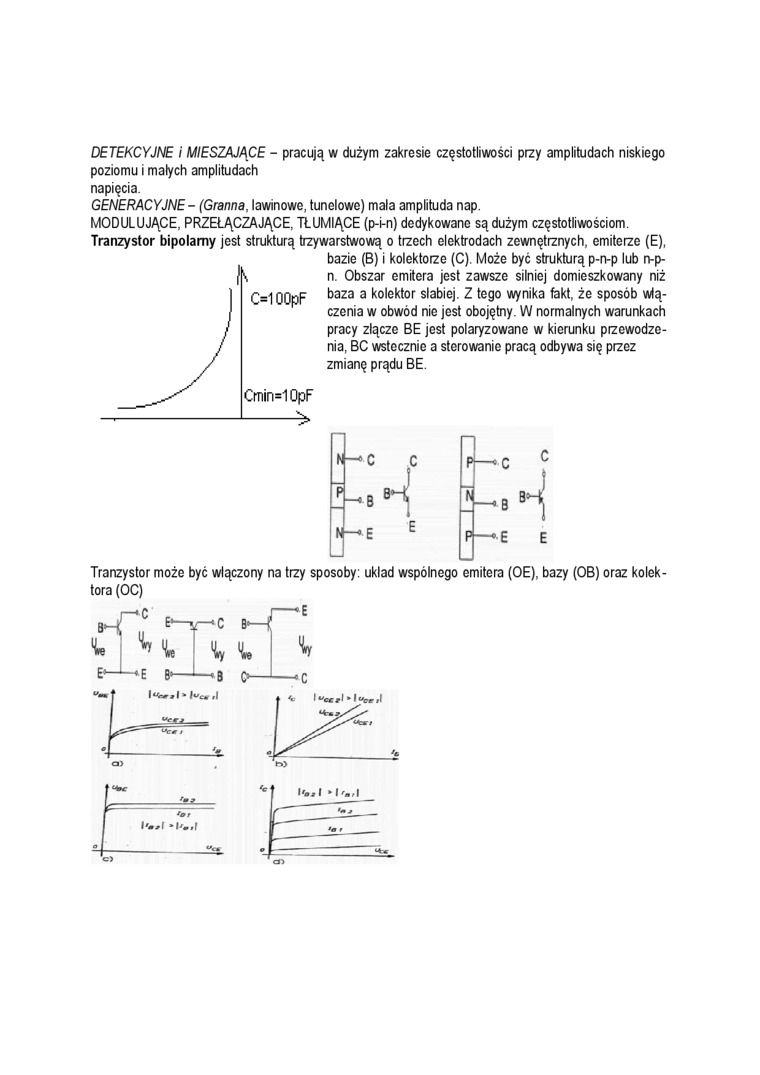

DETEKCYJNE i MIESZAJĄCE - pracują w dużym zakresie częstotliwości przy amplitudach niskiego

poziomu i małych amplitudach

napięcia.

GENERACYJNE-(Grama, lawinowe, tunelowe) mała amplituda nap.

MODULUJĄCE, PRZEŁĄCZAJĄCE, TŁUMIĄCE (p-i-n) dedykowane są dużym częstotliwościom. Tranzystor bipolarny jest strukturą trzywarstwową o trzech elektrodach zewnętrznych, emiterze (E),

bazie (B) i kolektorze (C). Może być strukturą p-n-p lub n-p-n. Obszar emitera jest zawsze silniej domieszkowany niż baza a kolektor słabiej. Z tego wynika fakt, że sposób włączenia w obwód nie jest obojętny. W normalnych warunkach pracy złącze BE jest polaryzowane w kierunku przewodzenia, BC wstecznie a sterowanie pracą odbywa się pizez zmianę prądu BE.
