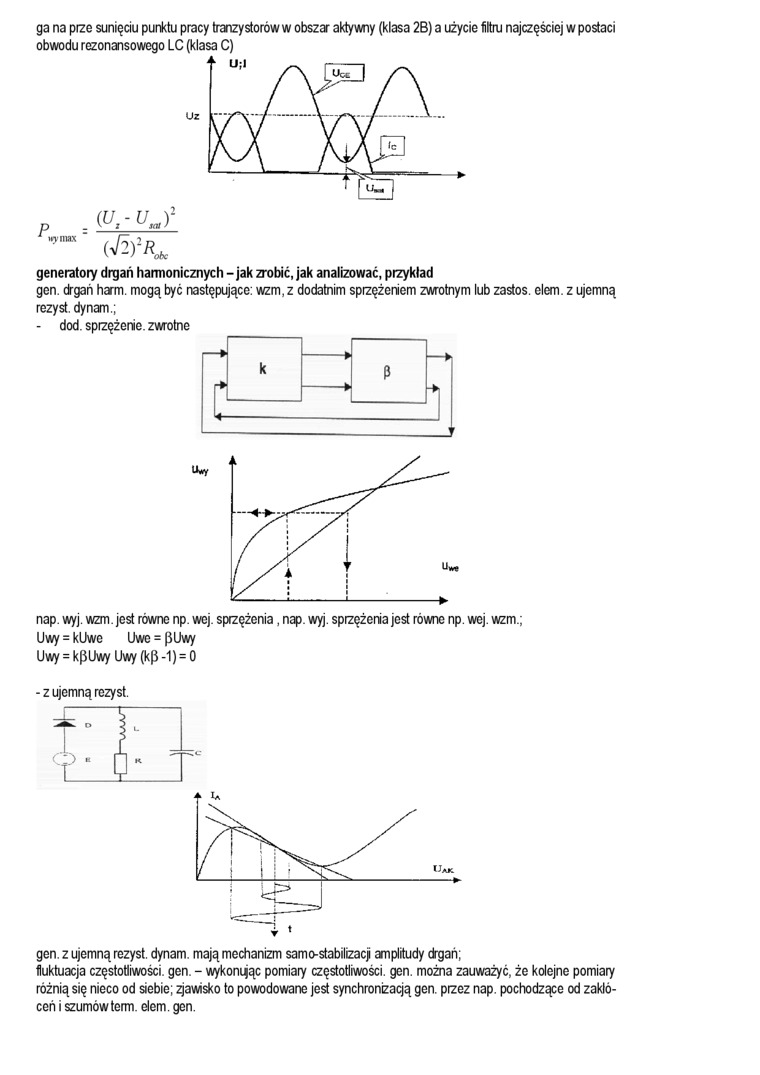

ga na prze sunięciu punktu pracy tranzystorów w obszar aktywny (klasa 2B) a użycie filtru najczęściej w postaci obwodu rezonansowego LC (klasa C)

p _ v i x*'

generatory drgań harmonicznych - jak zrobić, jak analizować, przykład

gen. drgań harm. mogą być następujące: wzm, z dodatnim spizężeniem zwrotnym lub zastos. elem. z ujemną rezyst. dynam.;

- dod. sprzężenie, zwrotne

nap. wyj. wzm. jest równo np. wej. sprzężenia, nap. wyj. sprzężenia jest równe np. wej. wzm.; Uwy = kUwe Uwe = pUwy Uwy = kpUwy Uwy (kp -1) = 0

-z ujemną rezyst.

Uak

gen. z ujemną rezyst. dynam, mają mechanizm samo-stabilizacji amplitudy drgań; fluktuacja częstotliwości, gen. - wykonrjąc pomiary częstotliwości, gen. można zauważyć, że kolejne pomiary różnią się nieco od siebie; zjawisko to powodowane jest synchronizacją gen. przez nap. pochodzące od zakłóceń i szumów term. elem. gen.
