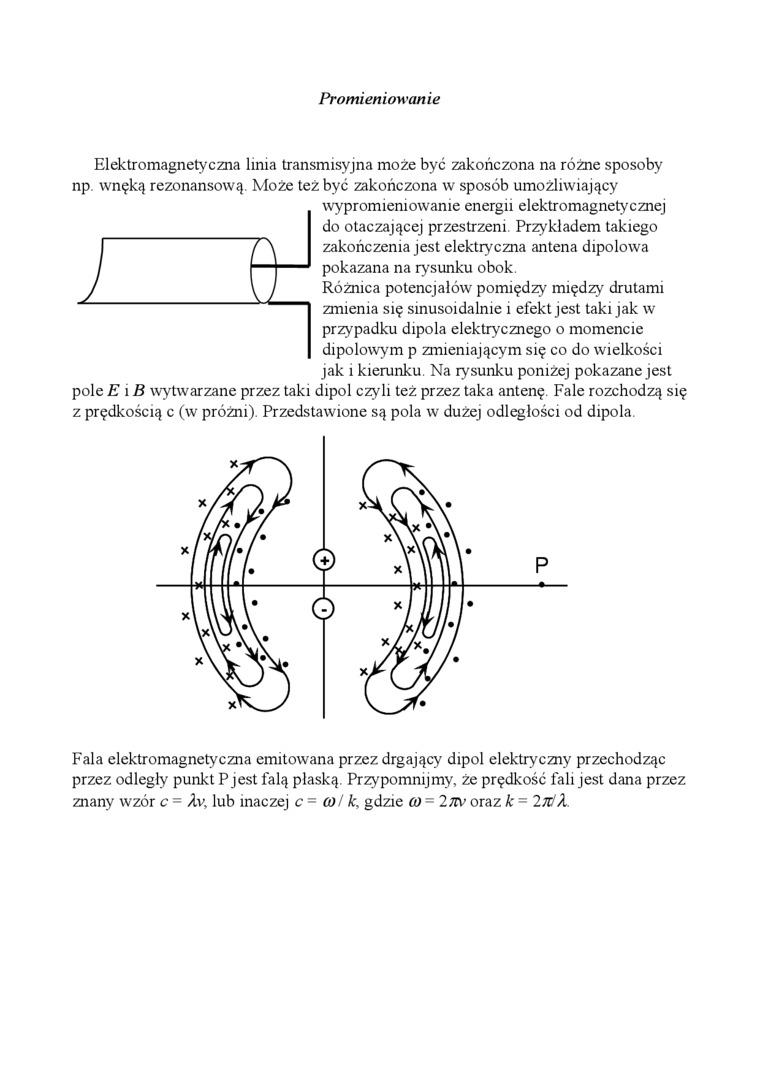

Promieniowanie

Elektromagnetyczna linia transmisyjna może być zakończona na różne sposoby np wnęką rezonansową. Może też być zakończona w sposób umożliwiający

wypromieniowame energii elektromagnetycznej do otaczającej przestrzeni Przykładem takiego zakończenia jest elektryczna antena dipolowa pokazana na rysunku obok.

Różnica potencjałów pomiędzy między drutami zmienia się sinusoidalnie i efekt jest taki jak w przypadku dipola elektrycznego o momencie dipolowym p zmieniającym się co do wielkości jak i kierunku. Na rysunku poniżej pokazane jest pole E i B wytwarzane przez taki dipol czyli też przez taka antenę Fale rozchodzą się z prędkością c (w próżni) Przedstawione są pola w dużej odległości od dipola

Fala elektromagnetyczna emitowana przez drgający dipol elektryczny przechodząc przez odległy punkt P jest falą płaską Przypomnijmy, że prędkość fali jest dana przez znany wzór c = Av, lub inaczej c = (0/k, gdzie (O = 2 Jtv oraz k = 2riX.
