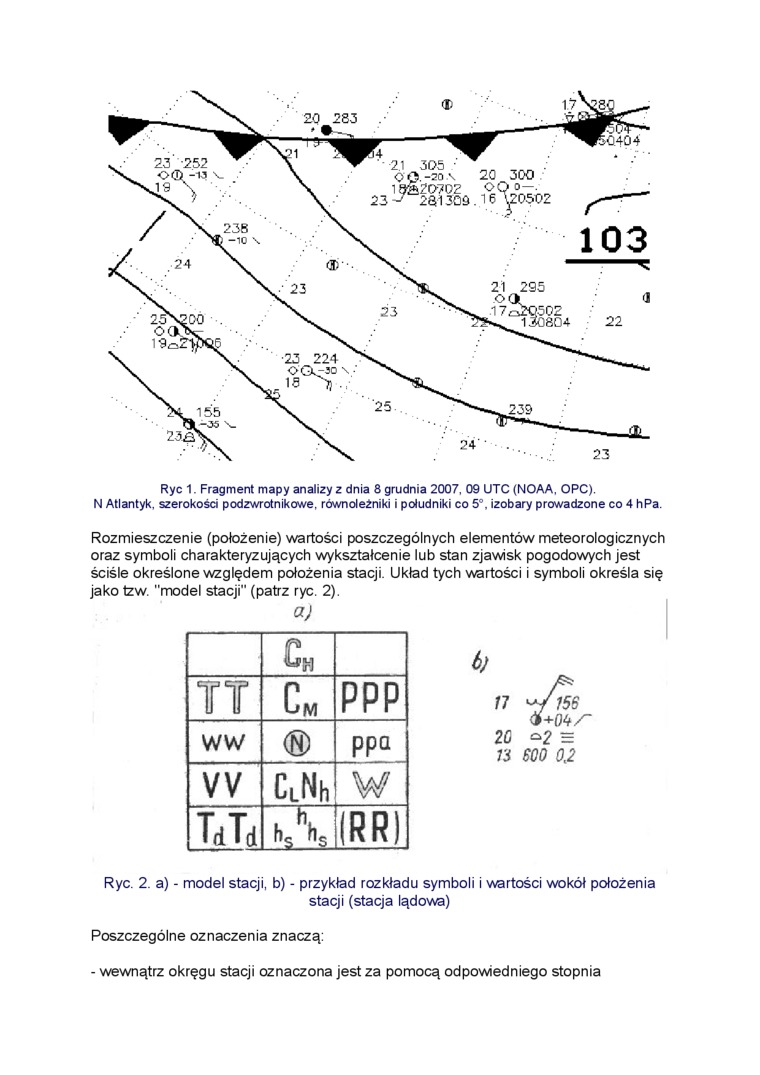

Ryc 1. Fragment mapy analizy z dnia 8 grudnia 2007, 09 UTC (NOAA, OPC).

N Atlantyk, szerokości podzwrotnikowe, równoleżniki i południki co 5°, izobary prowadzone co 4 hPa.

Rozmieszczenie (położenie) wartości poszczególnych elementów meteorologicznych oraz symboli charakteryzujących wykształcenie lub stan zjawisk pogodowych jest ściśle określone względem położenia stacji. Układ tych wartości i symboli określa się jako tzw. "model stacji" (patrz ryc. 2).

TT	Cm	PPP
WW	(8)	PP^Q
W	CLNh	W
TdTd	bAs	IRR)

2G *2 =

rs soo 02

Ryc. 2. a) - model stacji, b) - przykład rozkładu symboli i wartości wokół położenia stacji (stacja lądowa)

Poszczególne oznaczenia znaczą:

- wewnątrz okręgu stacji oznaczona jest za pomocą odpowiedniego stopnia
