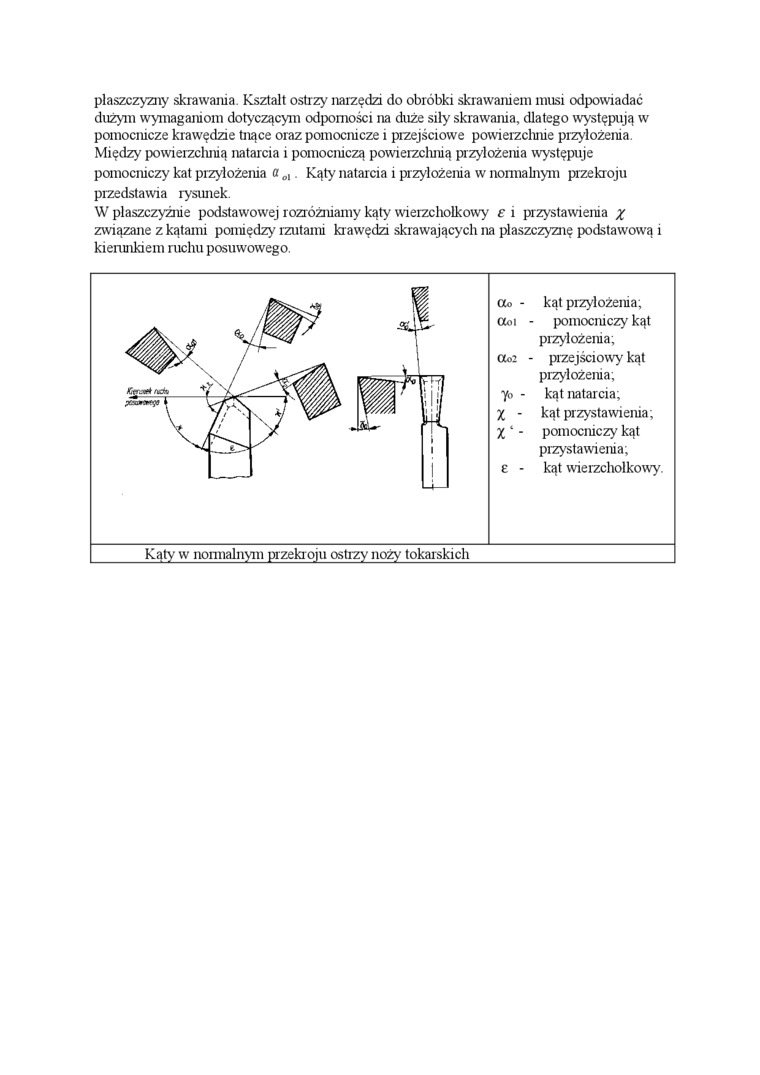

płaszczyzny skrawania. Kształt ostrzy narzędzi do obróbki skrawaniem musi odpowiadać dużym wymaganiom dotyczącym odporności na duże siły skrawania, dlatego występują w pomocnicze krawędzie tnące oraz pomocnicze i przejściowe powierzchnie pizylożenia. Między powierzchnią natarcia i pomocniczą powierzchnią przyłożenia występuje pomocniczy' kat przyłożenia » . Kąty natarcia i przyłożenia w normalnym przekroju przedstawia rysunek.

W płaszczyźnie podstawowej rozróżrriamy kąty wierzchołkowy e i przystawienia / związane z kątami pomiędzy rzutami krawędzi skrawających na płaszczyznę podstawową i kierunkiem ruchu posuwowego

_A

k V y&pr y/wh y JfiU

i|

i

a® - kąt pizylożenia;

Ooi - pomocniczy kąt pizylożenia;

Otó - pizejściowy kąt przyłożenia; yi> - kąt natarcia;

X - kąt przystawienia;

X ‘ - pomocniczy kąt przystawienia; e - kąt wierzchołkowy.

Kąty w normalnym przekroju ostrzy noży tokarskicli
