Czujnik indukcyjny -Bimetr

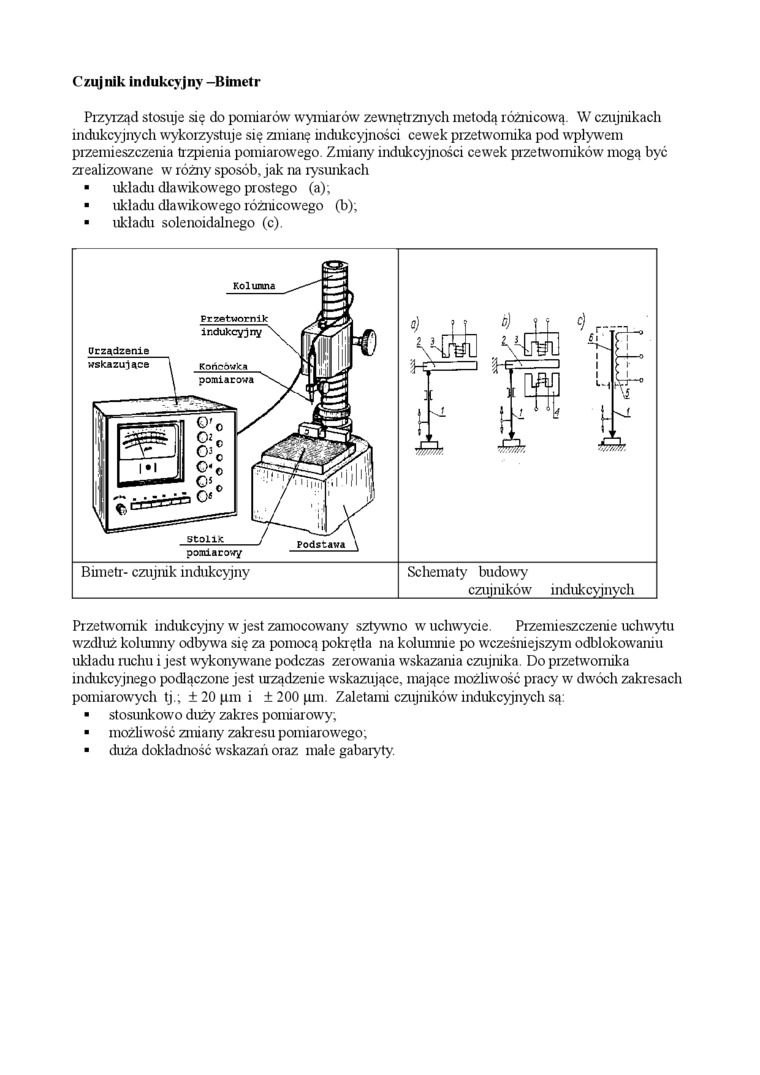

Przyrząd stosuje się do pomiarów wymiarów zewnętrznych metodą różnicową. W czujnikach indukcyjnych wykorzystuje się zmianę indukcyjności cewek przetwornika pod wpływem przemieszczenia trzpienia pomiarowego. Zmiany indukcyjności cewek przetworników mogą być zrealizowane w różny sposób Jak na rysunkach

■    układu dławikowego prostego (a);

■    układu dławikowego różnicowego (b);

■    układu solenoidalnego (c).

Przetwornik indukcyjny w jest zamocowany sztywno w uchwycie. Przemieszczenie uchwytu wzdłuż kolumny odbywa się za pomocą pokrętła na kolumnie po wcześniejszym odblokowaniu układu ruchu i jest wykonywane podczas zerowania wskazania czujnika. Do przetwornika indukcyjnego podłączone jest urządzenie wskazujące, mające możliwość pracy w dwóch zakresach pomiarowych tj.; ± 20 pm i ± 200 pm. Zaletami czujników indukcyjnych są:

■    stosunkowo duży zakres pomiarowy;

■    możliwość zmiany zakresu pomiarowego;

■    duża dokładność wskazań oraz małe gabaryty.
