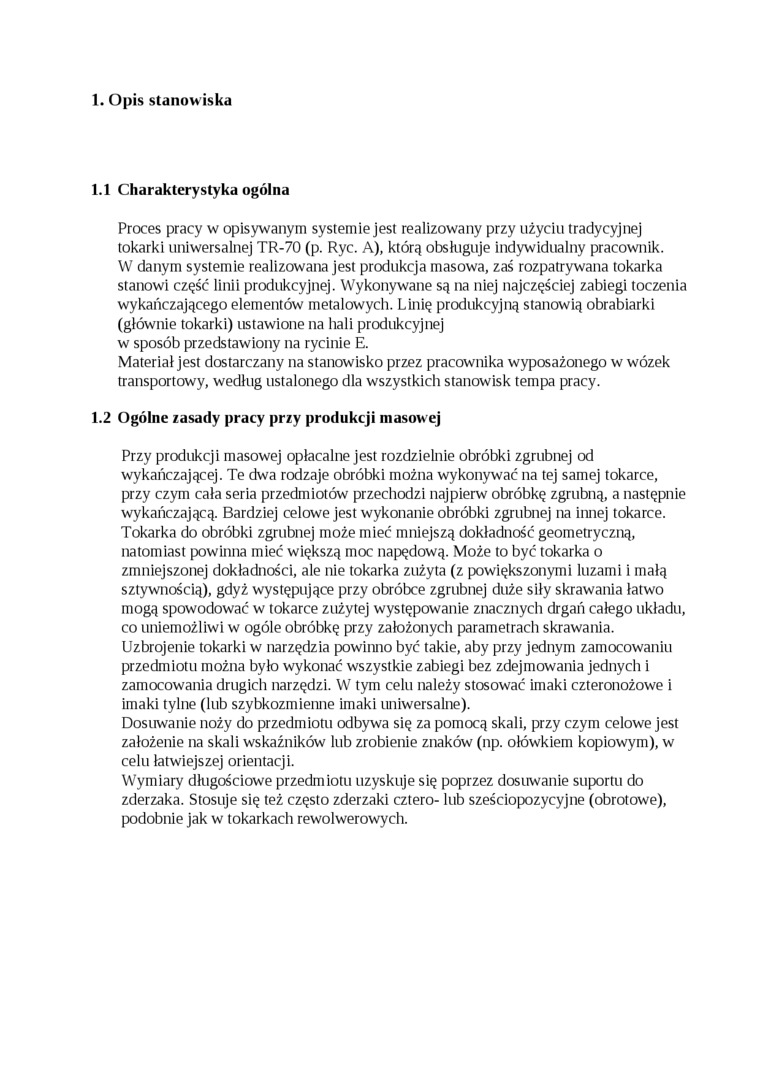

1. Opis stanowiska

1.1    Charakterystyka ogólna

Proces pracy w opisywanym systemie jest realizowany przy użyciu tradycyjnej tokarki uniwersalnej TR-70 (p. Ryc. A), którą obsługuje indywidualny pracownik.

W danym systemie realizowana jest produkcja masowa, zaś rozpatrywana tokarka stanowi część linii produkcyjnej. Wykonywane są na niej najczęściej zabiegi toczenia wykańczającego elementów metalowych. Linię produkcyjną stanowią obrabiarki (głównie tokarki) ustawione na hali produkcyjnej w sposób przedstawiony na rycinie E.

Materiał jest dostarczany na stanowisko przez pracownika wyposażonego w wózek transportowy, według ustalonego dla wszystkich stanowisk tempa pracy.

1.2    Ogólne zasady pracy przy produkcji masowej

Przy produkcji masowej opłacalne jest rozdzielnie obróbki zgrubnej od wykańczającej. Te dwa rodzaje obróbki można wykonywać na tej samej tokarce, przy czym cala seria przedmiotów przechodzi najpierw obróbkę zgrubną, a następnie wykańczającą. Bardziej celowe jest wykonanie obróbki zgrubnej na innej tokarce. Tokarka do obróbki zgrubnej może mieć mniejszą dokładność geometryczną, natomiast powinna mieć większą moc napędową. Może to być tokarka o zmniejszonej dokładności, ale nie tokarka zużyta (z powiększonymi luzami i małą sztywnością), gdyż występujące przy obróbce zgrubnej duże siły skrawania łatwo mogą spowodować w tokarce zużytej występowanie znacznych drgań całego układu, co uniemożliwi w ogóle obróbkę przy założonych parametrach skrawania.

Uzbrojenie tokarki w narzędzia powinno być takie, aby przy jednym zamocowaniu przedmiotu można było wykonać wszystkie zabiegi bez zdejmowania jednych i zamocowania drugich narzędzi. W tym celu należy stosować imaki czteronożowe i imaki tylne (lub szybkozmienne imaki uniwersalne).

Dosuwanie noży do przedmiotu odbywa się za pomocą skali, przy czym celowe jest założenie na skali wskaźników lub zrobienie znaków (np. ołówkiem kopiowym), w celu łatwiejszej orientacji.

Wymiary długościowe przedmiotu uzyskuje się poprzez dosuwanie suportu do zderzaka. Stosuje się też często zderzaki cztero- lub sześciopozycyjne (obrotowe), podobnie jak w tokarkach rewolwerowych.
