Miernictwo Elektroniczne - Laboratorium, miernictwo-6, Paweł Skórecki


Marcin Szopian Wrocław, 8.06.2003

Nr albumu 128389

Ćwiczenie 6 : Mostek rezystancyjny.

Przyrządy pomiarowe :

Program ćwiczenia:

1.1.Do mostka dołączyć jako R1 dekadę rezystancyjną i zrównoważyć nią mostek kolejno dla R2=100Ω oraz R2=1kΩ, przy różnych wartościach stosunku R4/R3 (1 ,10, 0.1). W każdym przypadku określić najmniejszą możliwą do uzyskania zmianę wskazania wskaźnika zrównoważenia mostka (Metex) oraz stwierdzić co ją ogranicza: nieczułość mostka na zmianę rezystancji R1 czy ziarno regulacji rezystora R1 ? (powtórzyć przy dwukrotnie mniejszej wartości napięcia zasilającego).

Napięcie zasilające 6V

R2[Ω]

R4/R3[Ω]

R1[Ω]

Δz[Ω]

ΔU[mV]

δz[%]

δn[%]

ΔR1[Ω]

δR1[%]

100

1 (100/100)

97,8

0,1

1,5

0,11

0,003

0,25

0,26

1 (1k/1k)

97,9

0,1

0,5

0,11

0,007

0,26

0,26

10

998

0,1

0,15

0,01

0,002

1,7

0,17

0,1

7,9

0,1

4,9

1,3

0,008

0,12

1,5

1000

1 (100/100)

997,7

0,1

0,025

0,01

0,012

1,8

0,18

1 (1k/1k)

998

0,1

0,15

0,01

0,002

1,7

0,17

10

9760

1

0,05

0,011

0,007

17

0,17

0,1

97,8

0,1

1,5

0,11

0,003

0,25

0,26

Napięcie zasilające 3V0x01 graphic

R2[Ω]

R4/R3[Ω]

R1[Ω]

Δz[Ω]

ΔU[mV]

δz[%]

δn[%]

ΔR1[Ω]

δR1[%]

100

1 (100/100)

97,8

0,1

0,75

0,11

0,004

0,26

0,26

1 (1k/1k)

97,9

0,1

0,25

0,11

0,013

0,26

0,27

10

998

0,1

0,08

0,01

0,004

1,7

0,17

0,1

7,9

0,1

2,5

1,3

0,016

0,12

1,5

1000

1 (100/100)

997,7

0,1

0,024

0,01

0,013

1,8

0,18

1 (1k/1k)

998

0,1

0,075

0,01

0,004

1,7

0,17

10

9773

1

0,025

0,011

0,013

17

0,18

0,1

97,8

0,1

0,75

0,11

0,004

0,25

0,26

Przykładowe obliczenia:

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

1.2.Stosując jako R2 zewnętrzną dekadę rezystancyjną zmierzyć wskazane wartości rezystorów Rx=R1. Wartość stosunku R4/R3 dobrać kierując się wnioskami z punktu 1.1. Określić niepewność pomiaru każdego z rezystorów.

Rx[Ω]

ΔRx[Ω]

δRx[%]

δz[%]

δn[%]

R4/R3[Ω]

ΔU[mV]

δz[Ω]

50

0,2

0,36

0,2

0,003

100/100

2,6

0,1

70,3

0,21

0,3

0,15

0,0021

100/100

2,05

0,1

1.3.Dołączyć do mostka jako R1 dekadę rezystancyjną, nastawić R2= R3= R4=100 Ω i zrównoważyć nią mostek. Utrzymując stałą wartość napięcia zasilania, np. 5V, zmierzyć napięcie wyjściowe mostka w funkcji stosunku Rx/R0 , gdzie R0 jest wartością rezystora R1 w stanie zrównoważenia mostka. Stosunek Rx/R0 zmieniać w sposób równomierny, w granicach 0,2-2 oraz 0,9-1,1 (w obu przypadkach po co najmniej 10 wartości). Sporządzić wykresy Uwy=f(Rx/R0).

Rx/Ro

U[V]

Rx/Ro

U[mV]

0,2

-1,9227

0,9

-155

0,4

-1,2403

0,92

-122,5

0,6

-0,728

0,94

-92

0,8

-0,324

0,96

-60,5

1

-0,00087

0,98

-31,1

1,2

0,2656

1

-0,87

1,4

0,4898

1,02

28,7

1,6

0,6785

1,04

54,7

1,8

0,8407

1,06

83,3

2

0,9825

1,08

110

1,1

137,5

1.4.Wykonać działania jak w punkcie 1.3, lecz dla R3= R4=1kΩ (zachowując R2=100Ω).

Rx/Ro

U[V]

Rx/Ro

U[mV]

0,2

-0,4181

0,9

-49,35

0,4

-0,3073

0,92

-39,38

0,6

-0,2014

0,94

-29,83

0,8

-0,0989

0,96

-19,8

1

-0,00034

0,98

-10,3

1,2

0,0946

1

-0,35

1,4

0,1871

1,02

9,54

1,6

0,2757

1,04

18,34

1,8

0,3615

1,06

28,19

2

0,4447

1,08

37,52

1,1

47,3

1.5.Wykonać działania jak w punkcie 1.3., lecz dla R2= R3= R4=1kΩ oraz zmieniając stosunek Rx/R0 w granicach 0,99-1,01.

Rx/Ro

U[V]

Rx/Ro

U[mV]

Rx/Ro

U[mV]

0,2

-1,9917

0,9

-154,57

0,99

-12,07

0,4

-1,2798

0,92

-121,76

0,992

-9,05

0,6

-0,7456

0,94

-89,62

0,994

-6,03

0,8

-0,3298

0,96

-58,14

0,996

-3,02

1

0,00296

0,98

-27,28

0,998

-0,04

1,2

0,2748

1

3,02

1

3

1,4

0,5017

1,02

32,6

1,002

5,83

1,6

0,6939

1,04

61,53

1,004

8,81

1,8

0,8584

1,06

90,02

1,006

11,8

2

1,0012

1,08

117,98

1,008

14,74

1,1

145,46

1,01

18,1

Porównanie wyników pomiarów z punktu 1.3. i 1.4. obrazują wykresy :

0x01 graphic

0x01 graphic

W punkcie 1.5. wykresy wyglądają następująco:

0x01 graphic

gdy zmieniamy stosunek Rx/Ro w granicach 0,2 do 2 , natomiast dla zmiany tego stosunku w granicach 0.9 do 1.1 wykres wygląda tak:

0x01 graphic

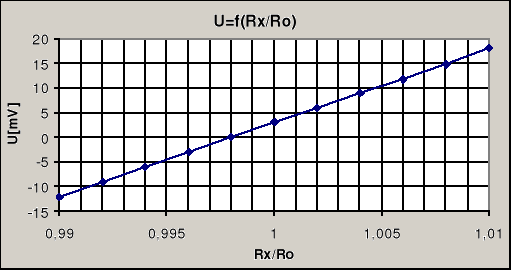

Natomiast ostatni wykres z punktu 1.5. jest swego rodzaju zbliżeniem poprzedniego wykresu przy stosunku Rx/Ro bliskim 1 :

0x01 graphic

Wnioski:

Przede wszystkim pomiary mostkiem są bardzo dokładne ( w granicach 0,2-0,3%), chociaż pracochłonne. Jednak gdy tej dokładności potrzeba ten fakt nie stanowi problemu.

Podczas dobierania warunków pracy mostka należy pamiętać:

- im wyższe jest napięcie zasilające, tym wskaźnik zrównoważenia mostka jest czulszy, jednak nadmierne zwiększanie tego napięcia może spowodować grzanie się rezystorów.

Należy w tym miejscu zaznaczyć, że zmiana napięcia zasilania nie wpływa na wynik (wpływa tylko na napięcie zrównoważenia).

- dobór stosunku R4/R3 jest bardzo ważny, gdyż decyduje o dokładności wskazania . Jak widać na wykresach porównujących wyniki pomiarów z punktu 1.3.( R2=R3=R4=100Ω) i 1.4.(R2=100Ω R3=R4=1kΩ) dla identycznych wartości rezystancji wskazania wskaźnika zrównoważenia są większe, a co za tym idzie i dokładność większa.

Dobierając rezystancje w mostku dążymy do tego aby błąd nieczułości był do pominięcia w stosunku do błędu ziarnistości. I tak dla pomiarów w punkcie 1 dla stosunku R4/R3 = 1 błąd nieczułości jest 20 - 30 razy mniejszy, natomiast dla stosunku R4/R3 = 10 już tylko 5 razy mniejszy, jednocześnie napięcie niezrównoważenia jest 10 razy mniejsze. Gdy stosunek ten wynosi 0,1 błąd ziarnistości wzrasta znacząco (do 1.5%) .

Gdy używamy mostka niezrównoważenego należy pamiętać, że napięcie wyjściowe mostka zależy prawie liniowo od rozrównoważenia ( dla stosunku Rx/Ro od 0,8 do 1,2 ), natomiast dla większych rozrównoważeń mostka widoczne jest lekkie zakrzywienie charakterystyki ( patrz wykresy do punktu 1.3.) . Dla stosunku R4/R3 = 10 wychylenia wskaźnika są mniejsze, a co za tym idzie i charakterystyka U=f(Rx/Ro) bardziej liniowa.
