PARAMETRY I PODSTAWOWE UKADY PRACY WZMACNIACZA OPERACYJNEGO
1) POMIAR WZMOCNIENIA NAPICIOWEGO I CHARAKTERYSTYKI PRZEJCIOWEJ WZMACNIACZA ODWRACAJCEGO
1.1) SCHEMAT UKADU POMIAROWEGO :
1.2) TABELA POMIAROWA :
Uwe= |
50mV |
|
f=1Hz |
|
f[kHz] |
Uwy [V] |
Uwe[mV] |
Uwy[V] |
kuf |
0.1 |
5.22 |
5 |
0.25. |
50 |
0.3 |
5.19 |
10 |
0.73 |
73 |
3 |
4.58 |
20 |
1.6 |
80 |
4.5 |
4.05 |
30 |
2.8 |
93.3 |
6 |
3.49 |
50 |
5 |
100 |
7.5 |
3.0 |
75 |
7.6 |
101.3 |
10 |
2.37 |
99 |
10.2 |
103.3 |
12 |
2.04 |
|
|
|
15 |
1.56 |
|
|
|
20 |
1.07 |
|
|
|
30 |
0.6 |
|
|
|
60 |
0.18 |
|
|
|

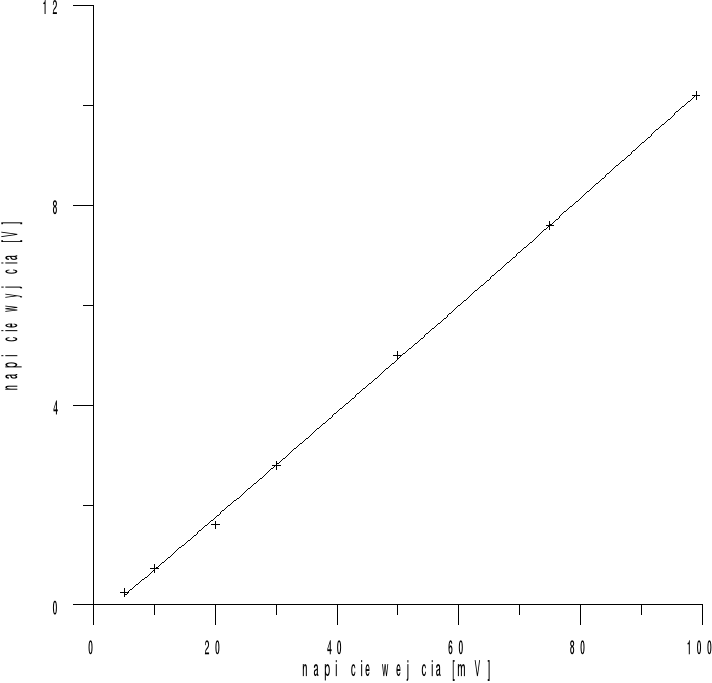

1.3) CHARAKTERYSTYKI :
2) POMIAR WZMOCNIENIA NAPICIOWEGO I CHARAKTERYSTYKI PRZEJCIOWEJ WZMACNIACZA NIEODWRACAJCEGO.

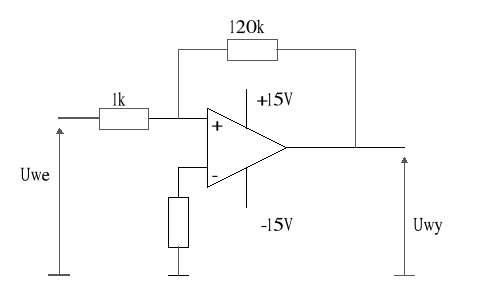

2.1) SCHEMAT UADU POMIAROWEGO :
2.2) TABELA POMIAROWA :
Uwe= |
50mV |
|
f=1Hz |
|
f[kHz] |
Uwy [V] |
Uwe[mV] |
Uwy[V] |
kuf |
0.1 |
4.99 |
10 |
0.65 |
65 |
0.3 |
4.97 |
20 |
1.5 |
75 |
3 |
4.89 |
30 |
2.4 |
80 |
4.5 |
4.46 |
40 |
3.5 |
87.5 |
6 |
3.68 |
50 |
4.8 |
96 |
7.5 |
2.94 |
80 |
7.1 |
88.7 |
10 |
1.08 |
100 |
9.8 |
98 |
12 |
0.93 |
|
|
|
15 |
0.61 |
|
|
|
20 |
0.38 |
|
|
|
30 |
0.15 |
|
|
|
60 |
0.07 |
|
|
|

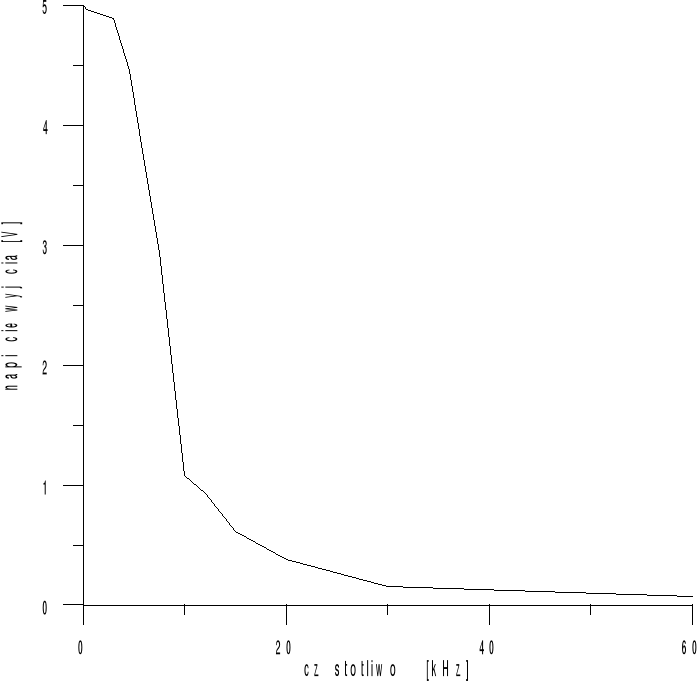

2.3) CHARAKTERYSTYKI :
3) WNIOSKI :
W wiczeniu, ktre wykonalimy badalimy ukad wzmacniacza odwracajcego i nie odwacajcego faz. Przy badaniu wzmacniacza odwracajcego po podaniu na wejcie inwersyjne sygna sinusoidalny obserwowalimy na wyjciu sygna wzmocniony i przesunity o 180o. Przy badaniu wzmacniacza nieodwracajcego na wyjciu obserwowalimy sygna wzmocniony w tej samej fazie.
W ukadzie wzmacniacza odwracajcego faz wzmocnienie ukadu wyznaczamy ze wzoru :
, a w ukadzie wzmacniacza nieodwracajcego
, czyli w obydwu ukadach wzmocnienie jest podobne i wynosi 120 i 121
