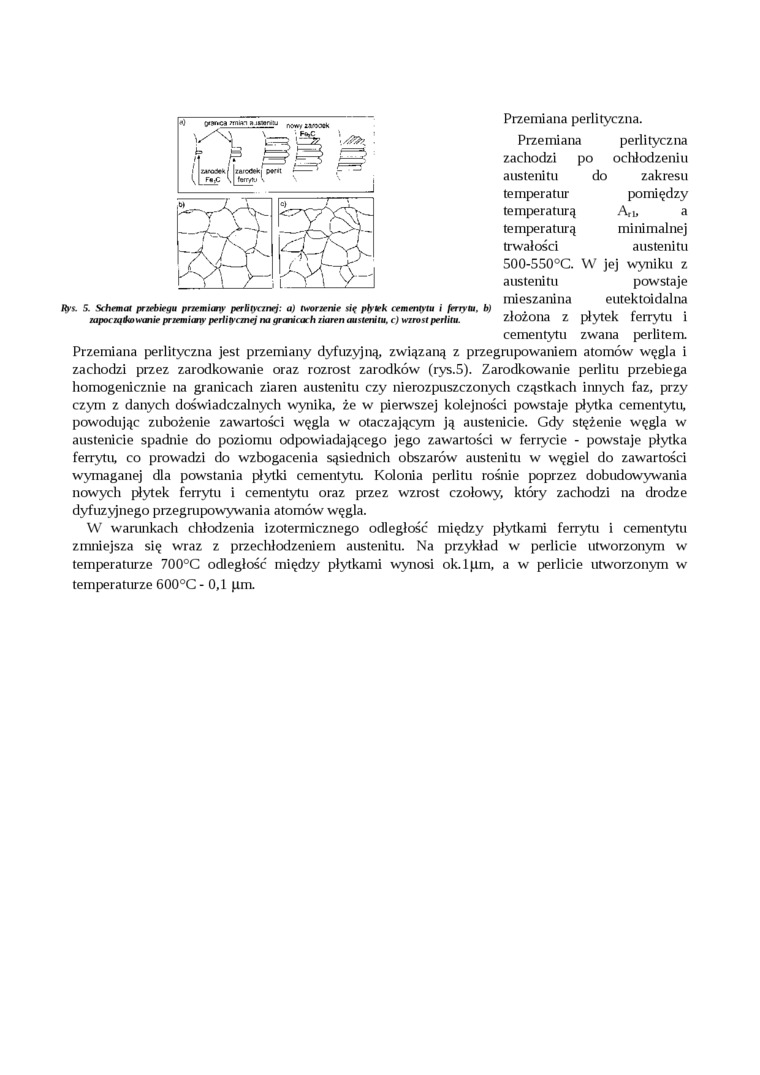

ff>». 5. Sthrmai przebiegu przemiany perlitu mej: a) twortttie tif phlrk cementytu i ferrytu, tupoi /ifiko winie przemiany• perlibcznej na grmcach ziaren austenitu, c) wzrost perlitu.


Przemiana perlityczna.

Przemiana perlityczna zachodzi po ochłodzeniu austenitu do zakresu temperatur    pomiędzy

temperaturą A*b a temperaturą minimalnej trwałości    austenitu

500-550°C. W jej wyniku z austenitu    powstaje

mieszanina eutektoidalna złożona z płytek ferrytu i cementytu zwana perlitem.

Przemiana perlityczna jest przemiany dyfuzyjną, związaną z przegrupowaniem atomów węgla i zachodzi przez zarodkowanie oraz rozrost zarodków (rys.5). Zarodkowanie perlitu przebiega homogenicznie na granicach ziaren austenitu czy nierozpuszczonych cząstkach innych faz, przy czym z danych doświadczalnych wynika, że w pierwszej kolejności powstaje płytka cementytu, powodując zubożenie zawartości węgla w otaczającym ją austenicie. Gdy stężenie węgla w austenicie spadnie do poziomu odpowiadającego jego zawartości w ferrycie - powstaje płytka ferrytu, co prowadzi do wzbogacenia sąsiednich obszarów austenitu w węgiel do zawartości wymaganej dla powstania płytki cementytu Kolonia perlitu rośnie poprzez dobudowywania nowych płytek ferrytu i cementytu oraz przez wzrost czołowy, który zachodzi na drodze dyfuzyjnego przegrupowywania atomów węgla.

W warunkach chłodzenia izotermicznego odległość między płytkami ferrytu i cementytu zmniejsza się wraz z przechłodzeniem austenitu. Na przykład w perlicie utworzonym w temperaturze 700°C odległość między płytkami wynosi ok.lpm, a w perlicie utworzonym w temperaturze 600°C - 0,1 pm.
