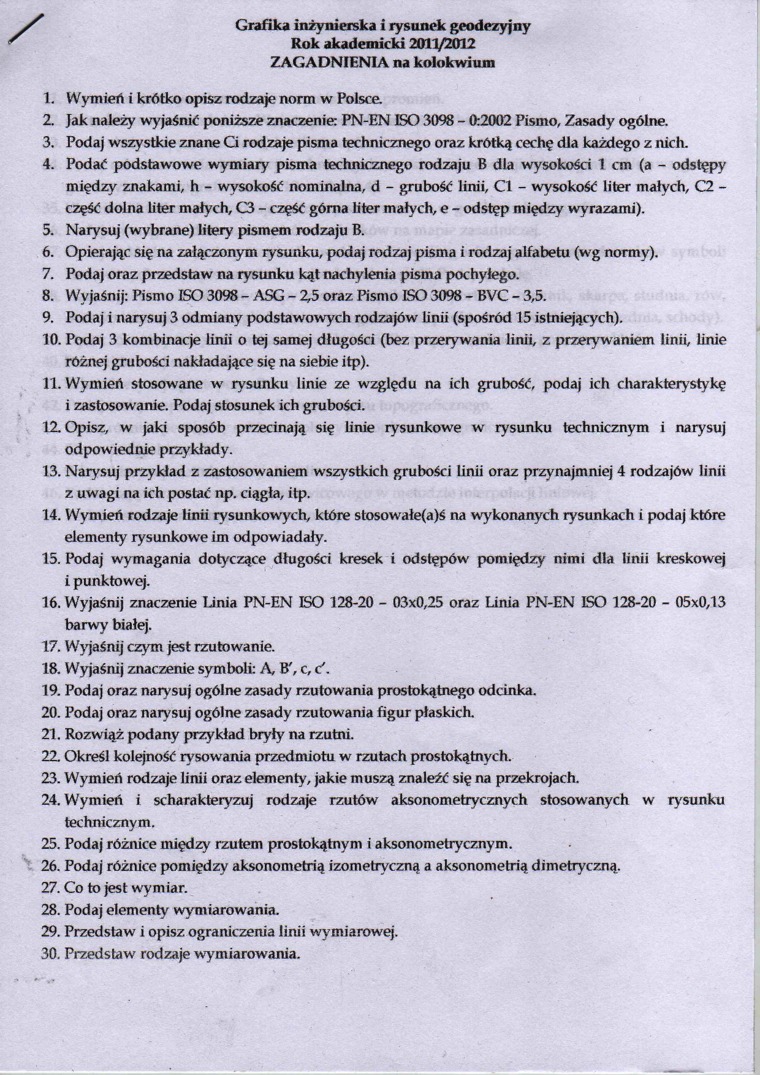

Grafika inżynierska i rysunek geodezyjny Rok akademicki 2011/2012 ZAGADNIENIA na kolokwium

1.    Wymień i krótko opisz rodzaje norm w Polsce.

2.    Jak należy wyjaśnić poniższe znaczenie: PN-EN ISO 3098 - 0:2002 Pismo, Zasady ogólne.

3.    Podaj wszystkie znane G rodzaje pisma technicznego oraz krótką cechę dia każdego z nich.

4.    Podać podstawowe wymiary pisma technicznego rodzaju B dla wysokości 1 cm (a - odstępy między znakami, h - wysokość nominalna, d - grubość linii, Cl - wysokość liter małych, C2 -część dolna liter małych, C3 - część górna liter małych, e - odstęp między wyrazami).

5.    Narysuj (wybrane) litery pismem rodzaju B.

6.    Opierając się na załączonymi rysunku, podaj rodzaj pisma i rodzaj alfabetu (wg normy).

7.    Podaj oraz przedstaw na rysunku kąt nachylenia pisma pochyłego.

8.    Wyjaśnij: Pismo BO 3098 - ASG - 2,5 oraz Pismo ISO 3098 - BVC - 3,5.

9.    Podaj i narysuj 3 odmiany podstawowych rodzajów linii (spośród 15 istniejących).

10.    Podaj 3 kombinacje linii o tej samej długości (bez przerywania linii, z przerywaniem linii, linie różnej grubości nakładające się na siebie itp).

11.    Wymień stosowane w rysunku linie ze względu na ich grubość, podaj ich charaktery stykę i zastosowanie. Podaj stosunek ich grubości.

IZ Opisz, w jaki sposób przecinają się linie rysunkowe w rysunku technicznym i narysuj odpowiednie przykłady.

13.    Narysuj przykład z zastosowaniem wszystkich grubości linii oraz przynajmniej 4 rodzajów linii z uwagi na ich postać np. ciągła, itp.

14.    Wymień rodzaje linii rysunkowych, które stosowałe(a)ś na wykonanych rysunkach i podaj które elementy rysunkowe im odpowiadały.

15.    Podaj wymagania dotyczące długości kresek i odstępów pomiędzy nimi dla linii kreskowej i punktowej.

16.    Wyjaśnij znaczenie Unia PN-EN ISO 128-20 - 03x0,25 oraz Unia PN-EN BO 128-20 - 05x0,13 barwy białej.

17.    Wyjaśnij czym jest rzutowanie.

18.    Wyjaśnij znaczenie symboli: A, B', c, c'.

19.    Podaj oraz narysuj ogólne zasady rzutowania prostokątnego odcinka.

20.    Podaj oraz narysuj ogólne zasady rzutowania figur płaskich.

21.    Rozwiąż podany przykład bryły na rzutni.

22.    Określ kolejność rysowania przedmiotu w rzutach prostokątnych.

23.    Wymień rodzaje linii oraz elementy, jakie muszą znaleźć się na przekrojach.

24.    Wymień i scharakteryzuj rodzaje rzutów aksonometrycznych stosowanych w rysunku technicznym.

25.    Podaj różnice między rzutem prostokątnym i aksonometrycznym.

26.    Podaj różnice pomiędzy aksonometrią izometryczną a aksonometrią dimetryczną.

27.    Co to jest wymiar.

28.    Podaj elementy wymiarowania.

29.    Przedstaw i opisz ograniczenia linii wymiarowej.

30.    Przedstaw rodzaje wymiarowania.
