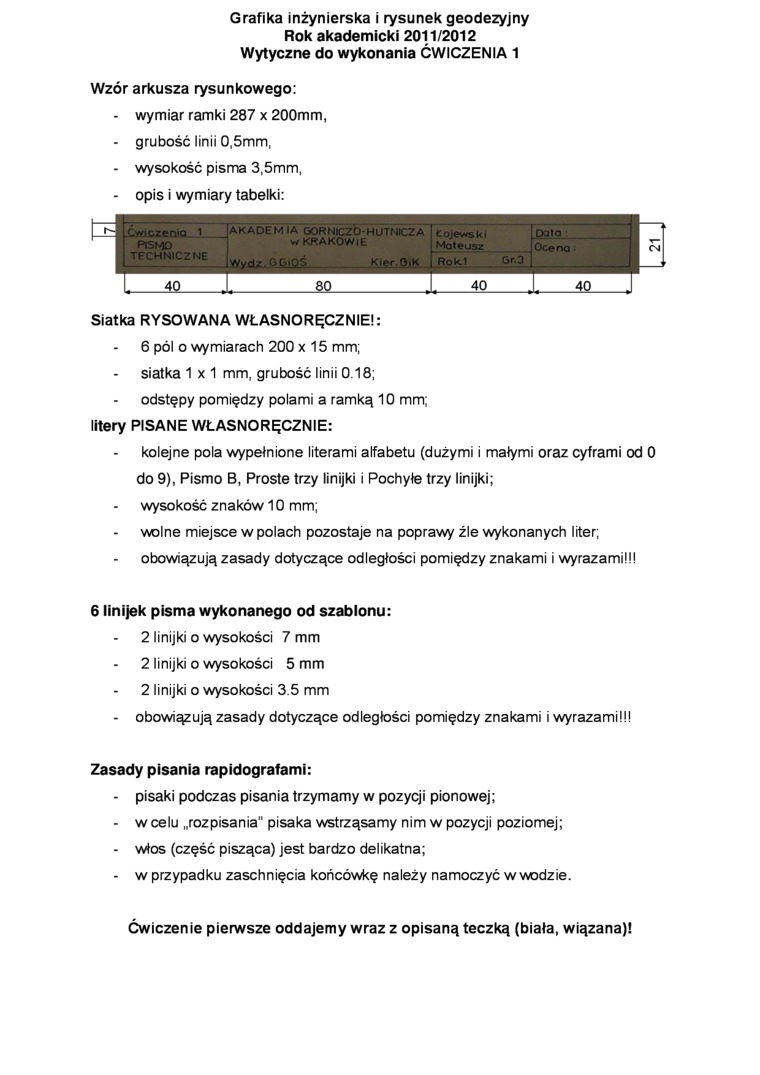

Grafika inżynierska i rysunek geodezyjny Rok akademicki 2011/2012 Wytyczne do wykonania ĆWICZENIA 1

Wzór arkusza rysunkowego:

-    wymiar ramki 287 x 200mm,

-    grubość linii 0,5mm,

-    wysokość pisma 3,5mm,

-    opis i wymiary tabelki:

	l_________
	[iyyiczenia 1	[akademia górniczo-hutnicza	Cojewski		Data
	' PISMO		Mateusz		Ocena •	CN
	| TFCHNICZ NE	iwyrty GGiOŚ_Kjsr.ę.K	Roki	Gr.3
	l_40_	o co	40		._40 J

Siatka RYSOWANA WŁASNORĘCZNIE!:

6 pól o wymiarach 200 x 15 mm; siatka 1x1 mm, grubość linii 0.18; odstępy pomiędzy polami a ramką 10 mm; litery PISANE WŁASNORĘCZNIE:

kolejne pola wypełnione literami alfabetu (dużymi i małymi oraz cyframi od 0 do 9), Pismo B, Proste trzy linijki i Pochyłe trzy linijki; wysokość znaków 10 mm;

wolne miejsce w polach pozostaje na poprawy źle wykonanych liter; obowiązują zasady dotyczące odległości pomiędzy znakami i wyrazami!!!

6 linijek pisma wykonanego od szablonu:

2 linijki o wysokości 7 mm 2 linijki o wysokości 5 mm 2 linijki o wysokości 3.5 mm

-    obowiązują zasady dotyczące odległości pomiędzy znakami i wyrazami!!!

Zasady pisania rapidografami:

-    pisaki podczas pisania trzymamy w pozycji pionowej;

-    w celu „rozpisania" pisaka wstrząsamy nim w pozycji poziomej;

-    włos (część pisząca) jest bardzo delikatna;

-    w przypadku zaschnięcia końcówkę należy namoczyć wwodzie.

Ćwiczenie pierwsze oddajemy wraz z opisaną teczką (biała, wiązana)!
