Linia cięgla


Linia kreskowa


Linia punktowa

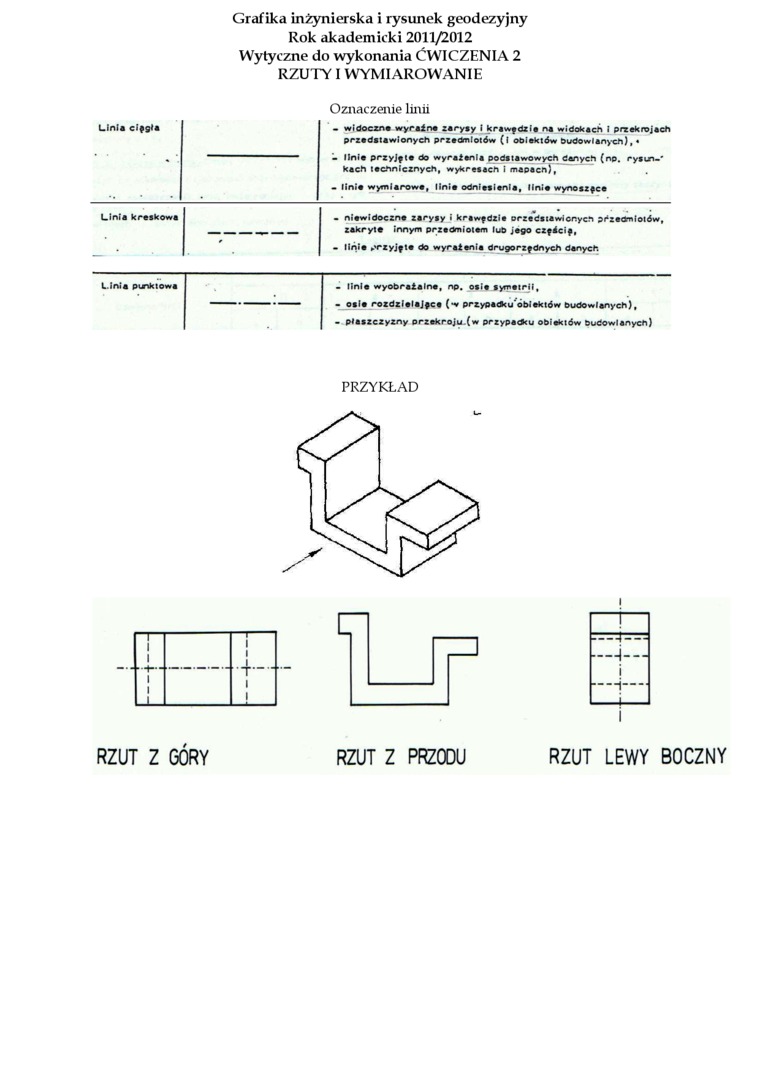

Grafika inżynierska i rysunek geodezyjny Rok akademicki 2011/2012 Wytyczne do wykonania ĆWICZENIA 2 RZUTY I WYMIAROWANIE

Oznaczenie linii

. widoczna wyraźna zaryty I krawędzie na widokach i przekrojach przedatawlonyeh przedmiotów (l obiektów budowlanych), •

-    linie przyjęte do wyrażenia podstawowych danych (np. rytm-' kach technicznych, wykresach i mapacn),

-    linie wymiarowe, linie odniesienia, linie wynoszące

-    niewidoczne zarysy i krawfdzie orzedstawionycn przedmiotów, zakryte innym przedmiotem lub jego częźcię,

-    linie przyjfte do wyrażenia drugorzędnych danych


. linie wyobrażalne, np. osie symetrii,

-    osie rozdzielające (w przyoadcuobiektów budowlanych),

-    płaszczyzny przekroju (w przypału obiektów budowlanych)


PRZYKŁAD




rrr^-

--i-

i


RZUT Z GÓRY

RZUT Z PRZODU

RZUT LEWY BOCZNY
