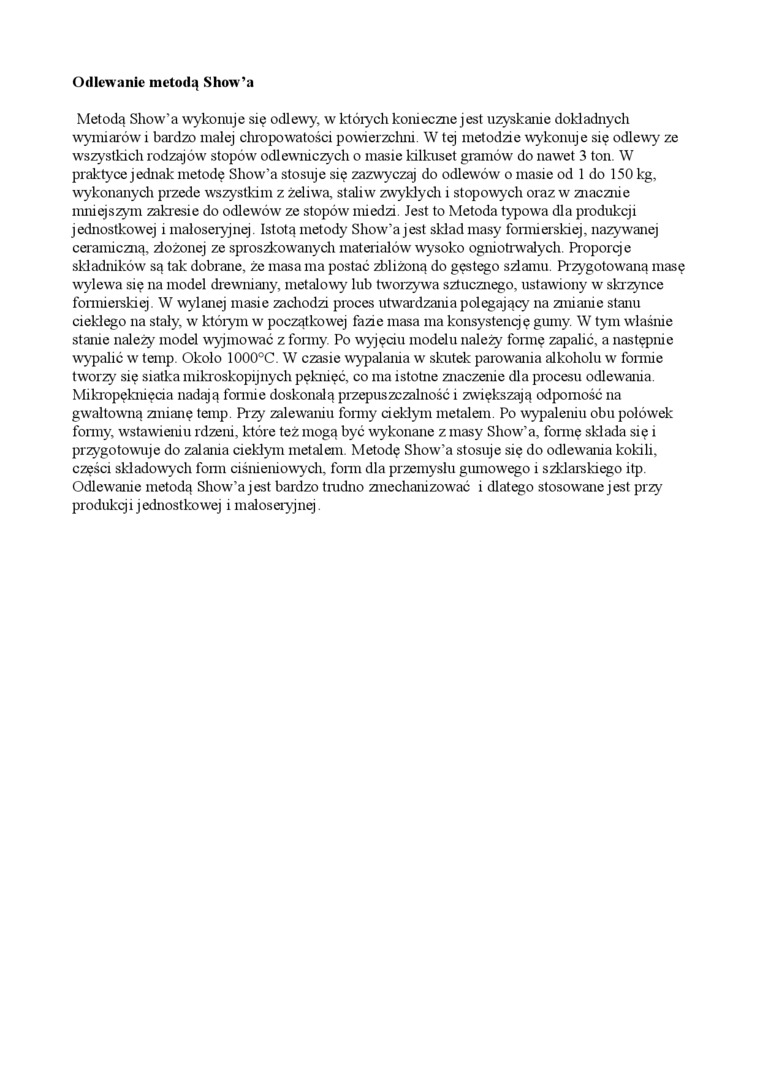

Odlewanie metody Show ’a

Metodą Show’a wykonuje się odlewy, w któiych konieczne jest uzyskanie dokładnych wymiarów i bardzo malej chropowatości powierzchni. W tej metodzie wykonuje się odlewy ze wszystkich rodzajów' stopów odlewniczych o masie kilkuset gramów do nawet 3 ton. W praktyce jednak metodę Show’a stosuje się zazwyczaj do odlewów o masie od 1 do 150 kg, wykonanych przede wszystkim z żeliwa, staliw zwykłych i stopowych oraz w znacznie mniejszym zakresie do odlewów' ze stopów miedzi. Jest to Metoda typowa dla produkcji jednostkowej i maloseryjnej. Istotą metody Show’a jest skład masy formierskiej, nazywanej ceramiczną, złożonej ze sproszkowanych materiałów wysoko ogniotrwałych. Proporcje składników są tak dobrane, że masa ma postać zbliżoną do gęstego szlamu. Przygotowaną masę wylewa się na model drewniany, metalowy lub tworzywa sztucznego, ustawiony w skrzynce formierskiej W wylanej masie zachodzi proces utwardzania polegający na zmianie stanu ciekłego na stały, w którym w początkowej fazie masa ma konsystencję gumy. W tym właśnie stanie należy model wyjmować z formy Po wyjęciu modelu należy formę zapalić, a następnie wypalić w temp Około 1000°C. W czasie wypalania w skutek palowania alkoholu w formie tworzy się siatka mikroskopijnych pęknięć, co ma istotne znaczenie dla procesu odlewania. Mikropęknięcia nadają formie doskonalą przepuszczalność i zwiększają odporność na gwałtowną zmianę temp. Pizy zalewaniu formy ciekłym metalem. Po wypaleniu obu połówek formy, wstawieniu rdzeni, które też mogą być wykonane z masy Show’a, formę składa się i przygotowuje do zalania ciekłym metalem. Metodę Show’a stosuje się do odlewania kokili, części składowych form ciśnieniowych, form dla przemysłu giunowrego i szklarskiego itp. Odlewanie metodą Show*a jest bardzo trudno zmechanizować i dlatego stosowfane jest przy produkcji jednostkowej i maloseryjnej.
