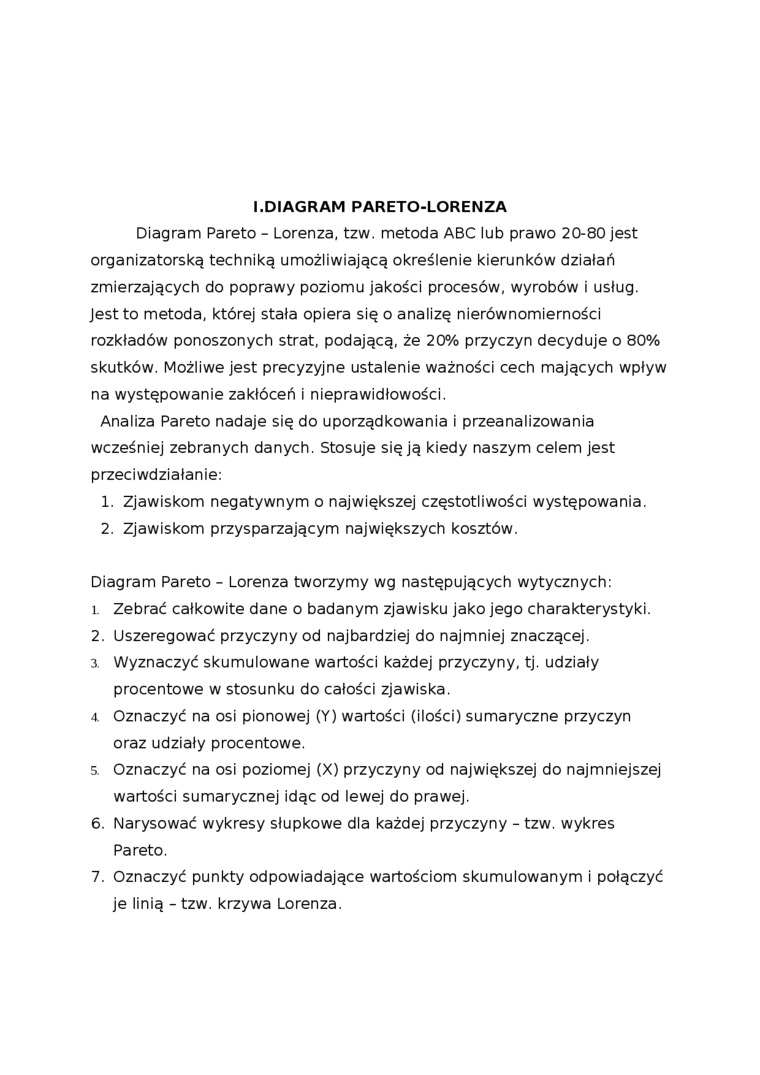

I.DIAGRAM PARETO-LORENZA

Diagram Pareto - Lorenza, tzw. metoda ABC lub prawo 2G-80 jest organizatorską techniką umożliwiającą określenie kierunków działań zmierzających do poprawy poziomu jakości procesów, wyrobów i usług. Jest to metoda, której stała opiera się o analizę nierównomierności rozkładów ponoszonych strat, podającą, że 20% przyczyn decyduje o 80% skutków. Możliwe jest precyzyjne ustalenie ważności cech mających wpływ na występowanie zakłóceń i nieprawidłowości.

Analiza Pareto nadaje się do uporządkowania i przeanalizowania wcześniej zebranych danych. Stosuje się ją kiedy naszym celem jest przeciwdziałanie:

1.    Zjawiskom negatywnym o największej częstotliwości występowania.

2.    Zjawiskom przysparzającym największych kosztów.

Diagram Pareto - Lorenza tworzymy wg następujących wytycznych:

1.    Zebrać całkowite dane o badanym zjawisku jako jego charakterystyki.

2.    Uszeregować przyczyny od najbardziej do najmniej znaczącej.

3.    Wyznaczyć skumulowane wartości każdej przyczyny, tj. udziały procentowe w stosunku do całości zjawiska.

4 Oznaczyć na osi pionowej (Y) wartości (ilości) sumaryczne przyczyn oraz udziały procentowe.

5.    Oznaczyć na osi poziomej (X) przyczyny od największej do najmniejszej wartości sumarycznej idąc od lewej do prawej.

6.    Narysować wykresy słupkowe dla każdej przyczyny - tzw. wykres Pareto.

7.    Oznaczyć punkty odpowiadające wartościom skumulowanym i połączyć je linią - tzw. krzywa Lorenza.
