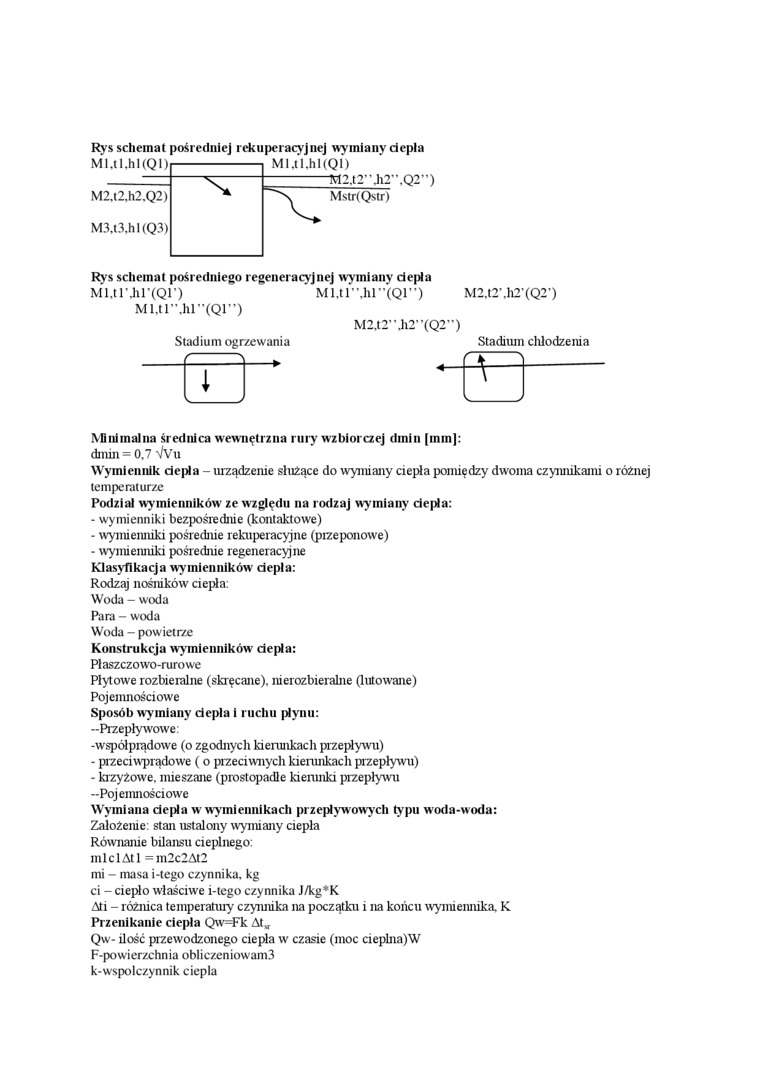

Rys schemat pośredniej rekuperacyjnej wymiany depla Ml,tl'hl(Ql)

ivi 1,11.lll V V1 /

W2,t2”Ji2’

>Q2”)


M2.t2.h2,Q2)

M3,t3,hl(Q3)

Rys schemat pośredniego regeneracyjnej wymiany de|>ła

Mi.tr,hr(Qr)    Mwr^^oi”) M2,t2,4i2’(Q2’)

Murun^pi”)

M2,t2”Ji2”(Q2”)

Stadium ogrzewania    Stadium chłodzenia


ISDniinalna średnica wewnętrzna rury wzbiorczej dinin (min]:

dmin = 0,7 Vvu

Wymiennik depla - urządzcmc służące do wymiany ciepła pomiędzy dwoma czynnikami o różnej temperaturze

Podział wymienników' ze względu na rodzaj wymiany depla:

-    wymienniki bezpośrednie (kontaktowe)

-    wymienniki pośrednie rekuperacyjne (przeponowe)

-    wymienniki pośrednie regeneracyjne Klasyfikacja wymienników depla:

Rodzaj nośników ciepła:

Woda - woda

Para - woda

Woda - powietrze

Konstrukcja wymienników' depla:

Płaszczowo-rurowe

Płytowe rozbieralne (skręcane), nierozbieralne (lutowane)

Pojemnościowe

Sposób wymiany depla i ruchu płynu:

-Przepływowe:

-współprądowe (o zgodnych kierunkach przepływu)

-    przeciwprądowe (o przeciwnych kierunkach przepływu)

-    krzyżowe, mieszane (prostopadłe kieiunki przepływu -Pojemnościowe

Wymiana depla w wymiennikach przepływowych typu woda-woda:

Założenie: stan ustalony wymiany ciepła

Równanie bilansu cieplnego:

mlclAtl =m2c2At2

mi - masa i-tego czynnika, kg

ci - ciepło właściwe i-tego czynnika J/kg*K

Ati - różnica temperatury czymiika na początku i na końcu wymiennika, K Przenikanie ciepła Qw=Fk Atw

Qw- ilość przewodzonego ciepła w czasie (moc cieplna)W F-po wierzchnia obliczeniowam3 k-współczynnik ciepła
