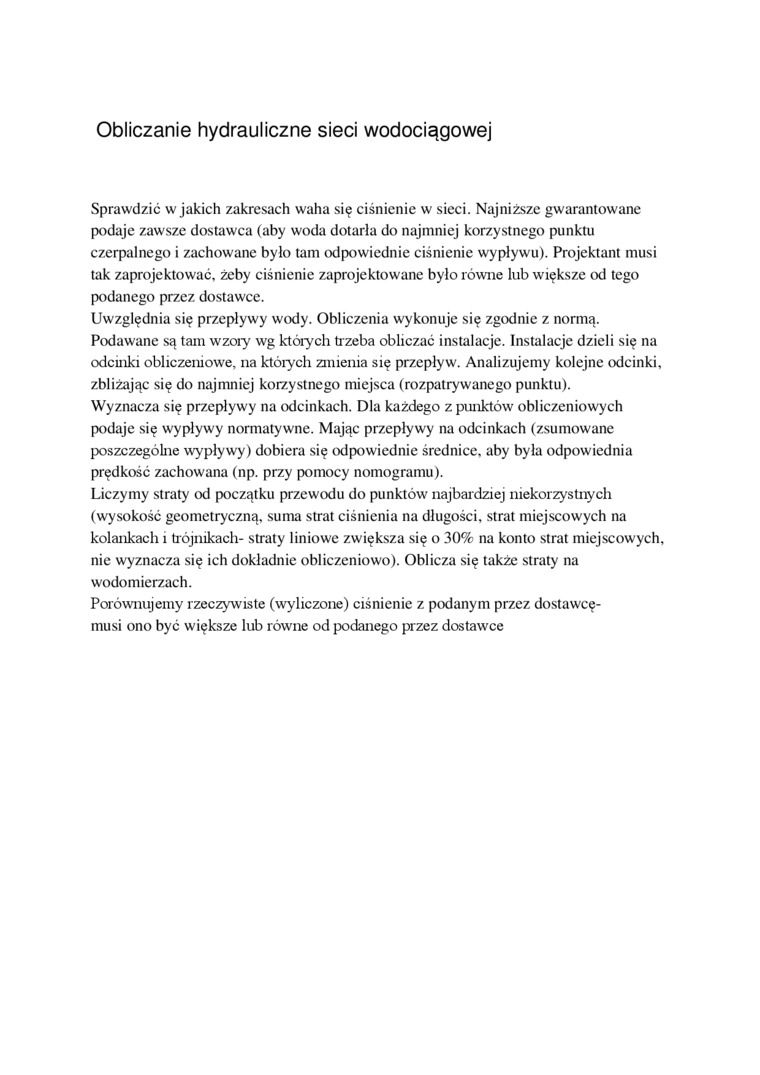

Obliczanie hydrauliczne sieci wodociągowej

Sprawdzić w jakich zakresach waha się ciśnienie w sieci. Najniższe gwarantowane podaje zawsze dostawca (aby woda dotarła do najmniej korzystnego punktu czerpalnego i zachowane było tam odpowiednie ciśnienie wypływu). Projektant musi tak zaprojektować, żeby ciśnienie zaprojektowane było równe lub większe od tego podanego przez dostawce.

Uwzględnia się przepływy wody. Obliczenia wykonuje się zgodnie z normą. Podawane są tam wzory wg których trzeba obliczać instalacje. Instalacje dzieli się na odcinki obliczeniowe, na których zmienia się przepływ. Analizujemy kolejne odcinki, zbliżając się do najmniej korzystnego miejsca (rozpatrywanego punktu).

Wyznacza się przepływy na odcinkach. Dla każdego z punktów obliczeniowych podaje się wypływy normatywne. Mając przepływy na odcinkach (zsumowane poszczególne wypływy) dobiera się odpowiednie średnice, aby była odpowiednia prędkość zachowana (np. przy pomocy nomogramu).

Liczymy straty od początku przewodu do punktów najbardziej niekorzystnych (wysokość geometryczną, suma strat ciśnienia na długości, strat miejscowych na kolankach i trójnikach- straty liniowe zwiększa się o 30% na konto strat miejscowych, nie wyznacza się ich dokładnie obliczeniowo). Oblicza się także straty na wodomierzach.

Porównujemy rzeczywiste (wyliczone) ciśnienie z podanym przez dostawcę-musi ono być większe lub równe od podanego przez dostawrce
