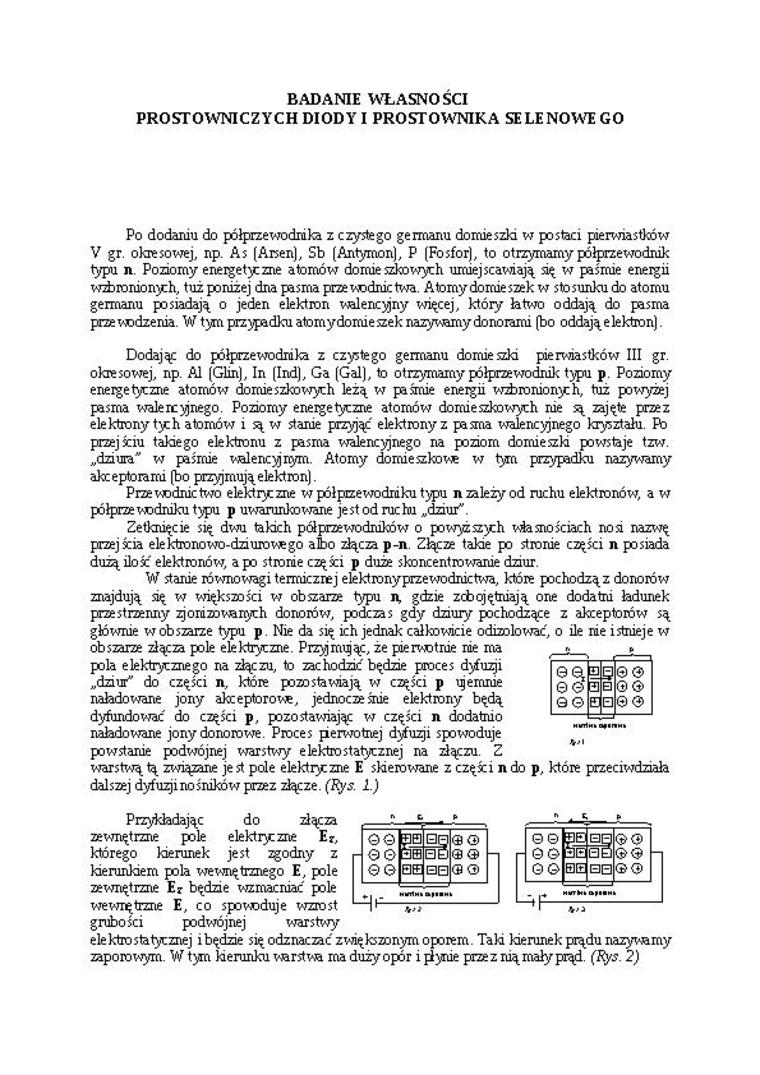

BADANIE WŁASNOŚCI
PROSTOWNICZYCH DIODY I PROSTOWNIKA SELENOWE GO
Po dodaniu do półprzewodnika z czystego germanu domieszki w postaci pierwiastków V gr. okresowej, np. As (Arsen), Sb (Antymon), P (Fosfor), to otrzymamy półprzewodnik typu n. Poziomy energetyczne atomów domie szkowych umiejscawiają się w paśmie energii wśbronionyzh, tuż poniżej dna pasma przewodnictwa. Atomy domieszek w stosunku do atomu germanu posiadają o jeden elektron walencyjny więcej, który łatwo oddają do pasma przewodzenia. W tym przypadku atomy domieszek nazywamy donorami (bo oddają elektron).
Dodając do półprzewodnika z czystego germanu domieszki pierwiastków III gr. okresowej, np. Al (Glin), In (Ind), Ga (Gal), to otrzymamy półprzewodnik typu p. Poziomy energetyczne atomów domieszkowych leżą w paśmie energii wzbroniony:h, tuż powyżej pasma walercyjnego. Poziomy energetyczne atomów domieszkowych nie są zajęte przez elektrony tych atomów i ą w stanie przyjąć elektrony z pasma walencyjnego kryształu. Po przejściu takiego elektronu z pasma walencyjnego na poziom domieszki powstaje tzw. „dziura'' w paśmie walencyjnym. Atomy domieszkowa w tym przypadku nazywramy akceptorami (bo przyjmują elektron).
Przewodnictwo elektryczne w półprzewrodniku typu n zależy od ruchu elektronów, a w półprze wodniku typu p uwrarunkowrane jest od ruchu „dziur".
Zetknięcie się dwni takich pół prze wro druków o powjyż szych własnościach nosi nazwę przejścia elektronowo-dziuiowego albo złącza p-n. Złącze takie po stronie części n posiada dużą dość elektronów, a po stronie części p duże skoncentrowanie dziur.
£_ P
eą |
0© | |
0© |
EE |
0© |
Q© |
r0 |
0© |
MlfflMt Q|inMI
W stanie rówmowragi termicznej elektrony przewrodnictwra, które pochodzą z donorów znajdują się w większości w obszarze typu n, gdzie zcbojętniają one dodatni ładunek przestrzenny zjonizowanych donorów, podczas gdy dziury pochodzące z akceptorów są główmie w obszarze typu p. Nie da się ich jednak całkowicie odizolować, o ile nie istnieje w obszarze złącza pole elektryczne. Przyjmując, że pierwotnie nie ma pola elektrycznego na złączu, to zachodzić będzie proces dyfuzji „dziur" do części n, które pozostawiają w części p ujemnie naładowrane jony akceptorowa, jednocześnie elektrony będą dyfundowrać do części p, pozostawiając w części n dodatnio naładowane jony donorowre. Proces pierwotnej dyfuzji spowroduje powstanie podwrojnej wrarstwjy elektrostatycznej na złączu. Z wrarstwjątą związane jest pole elektryczne E skierowrene z części n do p, które przeciwdziała dalszej dyfuzji nośników przez złącze. ('Ryj-. 1.)
.-- «— ©eto |
BEJ |
0© |
0 0130 |
SB |
0© |
0© 00 |
BB |
©0 |
MMTtot »HBMt
Q>Q> |
30 |
SB |
0 G |
0© |
30 |
BB | |
©O |
00 |
□B |
0© |
MlfflMt apiiNi
*€>>
Przykładając do złącza zewmętrzne pole elektryczne Er, którego kierunek jest zgodny z kierunkiem pola wrewznętrznego E, pole zewmętrzne Er będzie wzmacniać pole wrewmętrzne E, co spowroduje wrzrost grubości podwrójnej wrerstwjy
elektrostatycznej i będzie się odznaczać zwiększonym oporem. Taki kierunek prądu nazywamy zaporowym. W tym kierunku warstwa ma duży opór i płynie prze z nią mały prąd. (Rys. 2)
