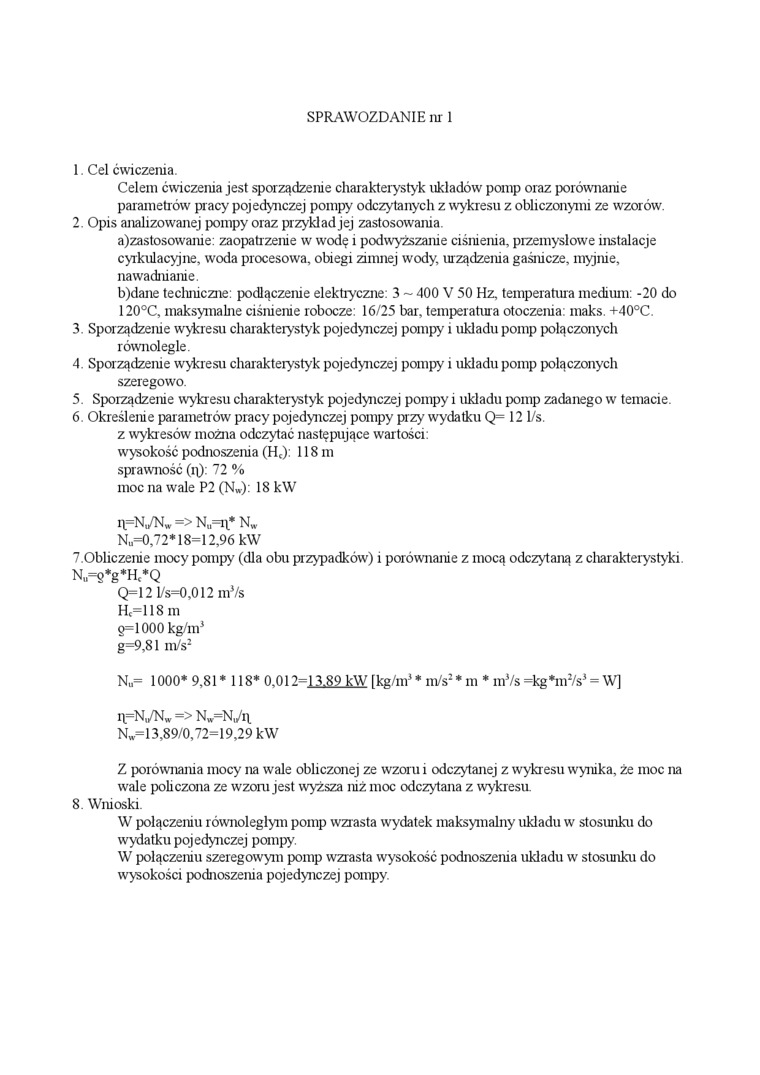

SPRAWOZDANIE nr 1

1.    Cel ćwiczenia

Celem ćwiczenia jest sporządzenie charakterystyk układów pomp oraz porównanie parametrów pracy pojedynczej pompy odczytanych z wykresu z obliczonymi ze wzorów

2.    Opis analizowanej pompy oraz przykład jej zastosowania

ajzastosowanie: zaopatrzenie w wodę i podwyższanie ciśnienia, pizemyslowe instalacje cyrkulacyjne, woda procesowa, obiegi zimnej wody, urządzenia gaśnicze, myjnie, nawadnianie.

bjdane techniczne: podłączenie elektryczne: 3 ~ 400 V 50 Hz, temperatura medium: -20 do 120°C, maksymalne ciśnienie robocze: 16/25 bar, temperatura otoczenia: maks +40°C.

3 Sporządzenie wykresu charakterystyk pojedynczej pompy i układu pomp połączonych równolegle.

4.    Sporządzenie wykresu charakterystyk pojedynczej pompy i układu pomp połączonych

szeregowo.

5.    Sporządzenie wykresu charakterystyk pojedynczej pompy i układu pomp zadanego w temacie.

6.    Określenie parametrów pracy pojedynczej pompy przy wydatku Q= 121/s.

z wykresów można odczytać następujące wartości: wysokość podnoszenia (H_c): 118 m sprawność (q): 72 % moc na wale P2 (N„). 18 kW

H=N,/N_W => N„=n* N„.

K,=0,72* 18=12,96 kW

7 Obliczenie mocy pompy (dla obu przypadków) i porównanie z mocą odczytana z charakterystyki N„=8*g*H,*Q

Q=12 l/s=0,012 m^ł/s H,=l 18 m g=1000 kg/m* g=9,81 m/s^!

N„= 1000* 9,81 * 118* 0,012=13.89 kW [kg/m‘ * m/s² * m * mVs =kg*m²/s^J = W]

i\=N,/N». => N„=N,/ą N„=l 3,89/0,72=19,29 kW

Z porównania mocy na wale obliczonej ze wzoru i odczytanej z wykresu wynika, że moc na wale policzona ze wzoru jest wyższa niż moc odczytana z wykresu.

8. Wnioski.

W połączeniu równoległym pomp wzrasta wydatek maksymalny układu w stosunku do wydatku pojedynczej pompy.

W połączeniu szeregowym pomp wzrasta wysokość podnoszenia układu w stosunku do wysokości podnoszenia pojedynczej pompy
