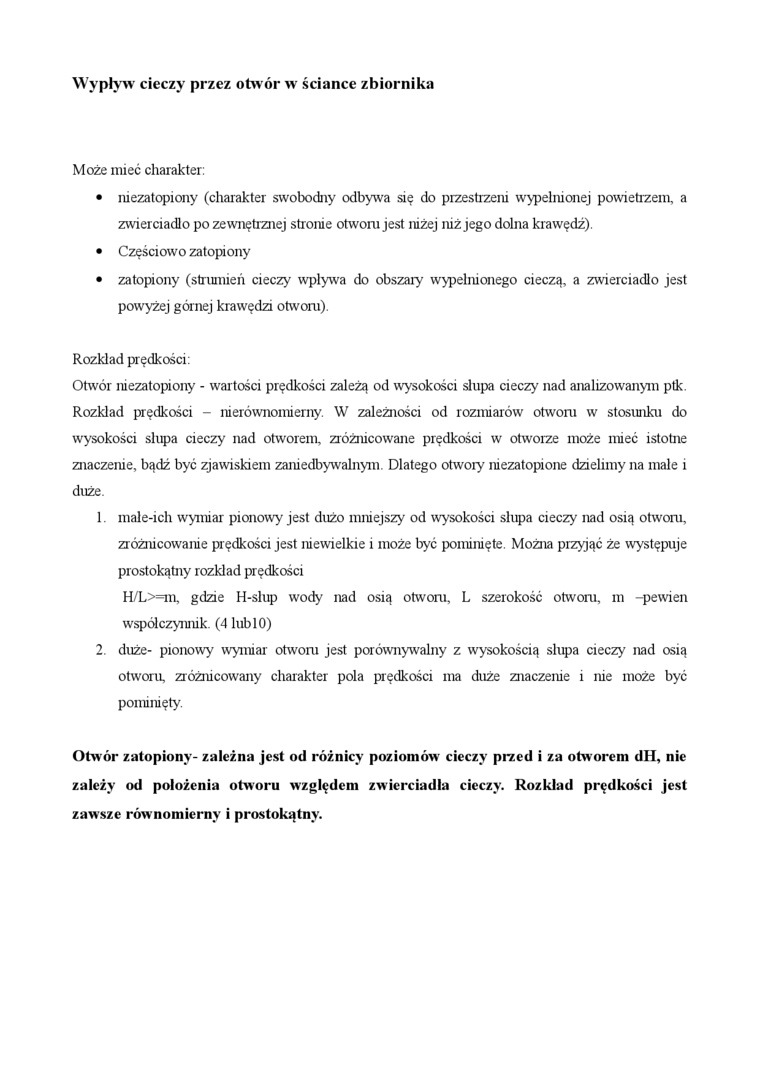

Wypływ cieczy przez otwór w ściance zbiornika

Może mieć charakter:

•    niezatopiony (charakter swobodny odbywa się do przestrzeni wypełnionej powietrzem, a zwierciadło po zewnętrznej stronie otworu jest niżej niż jego dolna krawędź).

•    Częściowo zatopiony

•    zatopiony (strumień cieczy wpływa do obszary wypełnionego cieczą, a zwierciadło jest powyżej górnej krawędzi otworu).

Rozkład prędkości:

Otwór niezatopiony - wartości prędkości zależą od wysokości słupa cieczy nad analizowanym ptk. Rozkład prędkości - nierównomierny. W zależności od rozmiarów otwom w stosunku do wysokości słupa cieczy nad otworem, zróżnicowane prędkości w otworze może mieć istotne znaczenie, bądź być zjawiskiem zaniedbywalnym. Dlatego otwory mezatopione dzielimy na małe i duże.

1.    male-ich wymiar pionowy jest dużo mniejszy od wysokości słupa cieczy nad osią otwom, zróżnicowanie prędkości jest niewielkie i może być pominięte. Można przyjąć że występuje prostokątny rozkład prędkości

H/L>=m, gdzie H-slup wody nad osią otwom, L szerokość otwom, m -pewien współczynnik. (4 lub 10)

2.    duże- pionowy wymiar otwom jest porównywalny z wysokością słupa cieczy nad osią otworu, zróżnicowany charakter poła prędkości ma duże znaczenie i nie może być pominięty.

Otwór zatopiony- zależna jest od różnicy poziomów cieczy przed i za otworem dH, nie zależy od położenia otworu względem zwierciadła cieczy. Rozkład prędkości jest zawsze równomierny i prostokątny.
