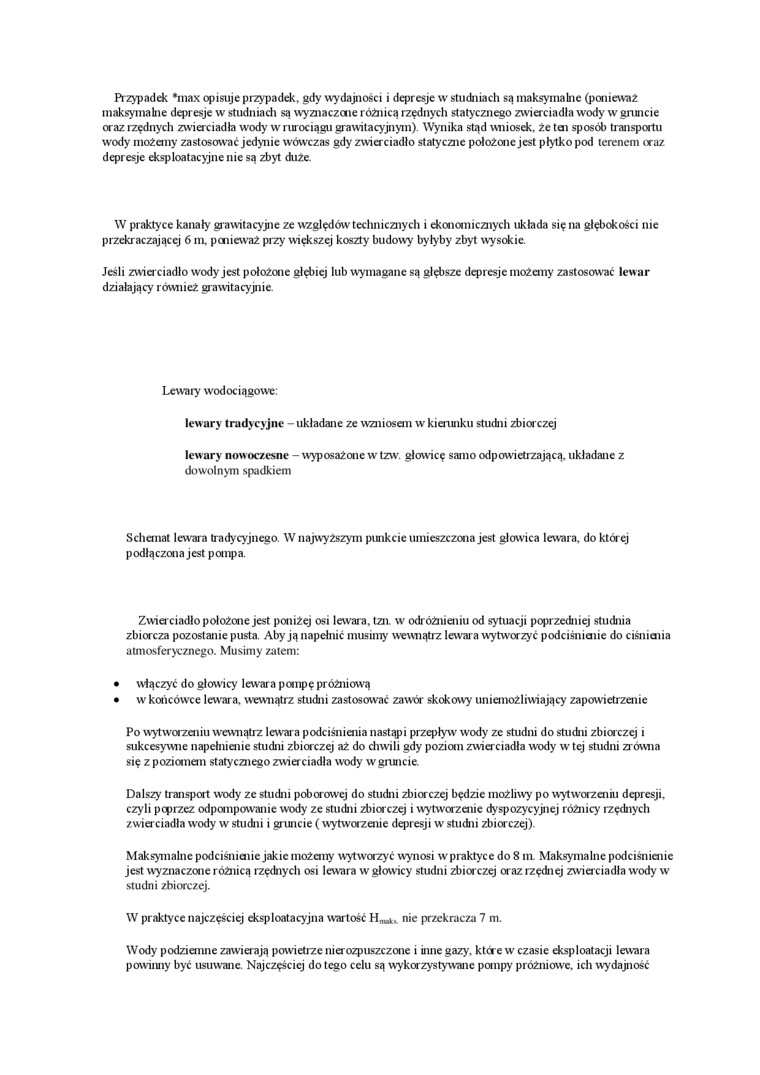

Przypadek *max opisuje przypadek, gdy wydajności i depresje w studniach są maksymalne (ponieważ maksymalne depresje w studniach są wyznaczone różnicą rzędnych statycznego zwierciadła wody w gruncie oraz rzędnych zwierciadła wody w rurociągu grawitacyjnym). Wynika stąd wniosek, że tar sposób transportu wody możemy zastosować jedynie wówczas gdy zwierciadło statyczne położone jest płytko pod terenem oraz depresje eksploatacyjne nie są zbył duże.

W praktyce kanały grawitacyjne ze względów technicznych i ekonomicznych układa się na głębokości nie przekraczającej 6 nr. ponieważ przy większej koszty budowy byłyby zbyt wysokie.

Jeśli zwierciadło wody jest położone głębiej lub wymagane są głębsze depresje możemy zastosować lewar działający również grawitacyjnie.

Lewary wodociągowe:

lewary tradycyjne - układane ze wzniosem w kierunku studni zbiorczej

lewary nowoczesne - wyposażone w tzw. głowicę samo odpowietrzającą, układane z dowolnym spadkiem

Schemat lewara tradycyjnego. W najwyższym punkcie umieszczona jest głowica lewara, do której podłączona jest pompa.

Zwierciadło położone jest poniżej osi lewara, tzn. w odróżnieniu od sytuacji poprzedniej studnia zbiorcza pozostanie pusta. Aby ją napełnić musimy wewnątrz lewara wytworzyć podciśniaiie do ciśniaiia atmosferycznego. Musimy zatem:

•    włączyć do głowicy lewara pompę próżniowy

•    w końcówce lewara, wewnątrz studni zastosować zawór skokowy uniemożliwiający zapowietrzenie

Po wytworzeniu wewnątrz lewara podciśnienia nastąpi przepływ wody ze studni do studni zbiorczej i sukcesywne napełniane studni zbiorczej aż do chwili gdy poziom zwierciadła wody w tej studni zrówna się zpozioman statycznego zwierciadła wody w gruncie.

Dalszy transport wody ze studni poborowej do studni zbiorczej będzie możliwy po wytworzeniu depresji, czyli poprzez odpompowanie wody ze studni zbiorczej i wytworzenie dyspozycyjnej różnicy rzędnych zwierciadła wody w studni i gruncie (wytworzenie depresji w studni zbiorczej).

Maksymalne podciśniaiic jakie możemy wytworzyć wynosi w praktyce do 8 nr Maksymalne podciśniaiie jest wyznaczone różnicą rzędnych osi lewara w głowicy studni zbiorczej oraz rzędnej zwierciadła wody w studni zbiorczej.

W praktyce najczęściej eksploatacyjna wartość H_nttlv nie przekracza 7 m.

Wody podzianne zawierają powietrze nia ozpuszczone i inne gazy. które w czasie eksploatacji lewara powinny być usuwane. Najczęściej do tego celu są wykorzystywane pompy próżniowe, ich wydajność
