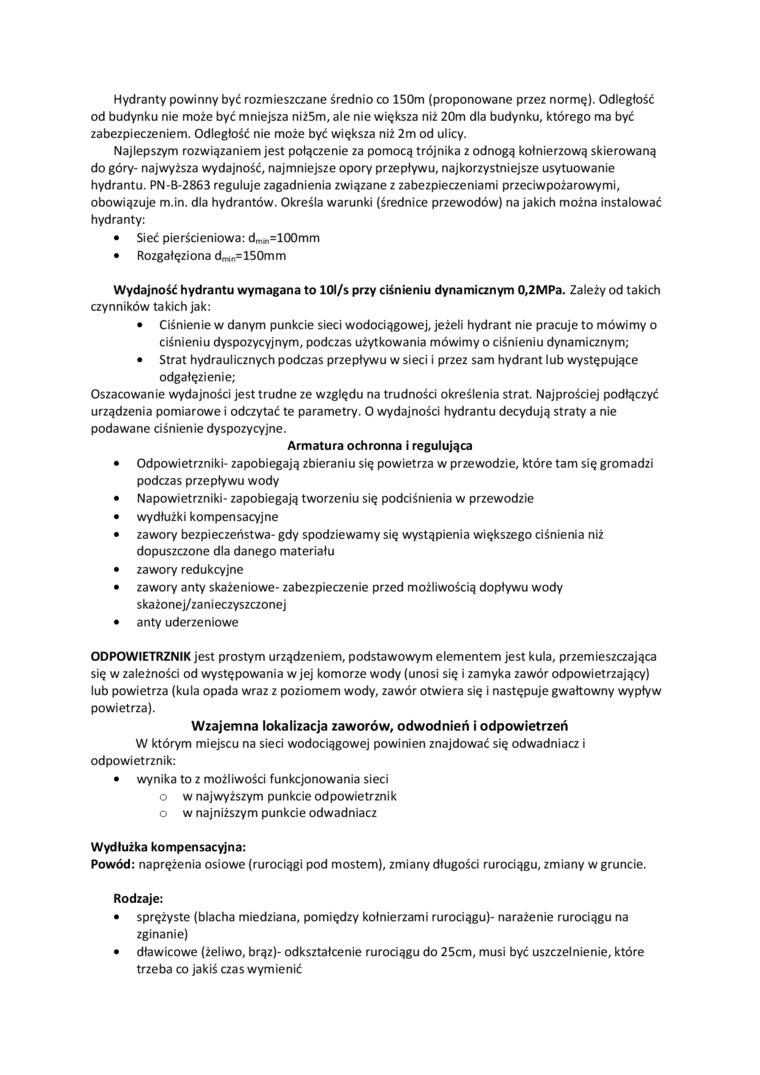

Hydranty powinny być rozmieszczane średnio co 150m (proponowane przez normę). Odległość od budynku nie może być mniejsza niż5m, ale nie większa niż 20m dla budynku, którego ma być zabezpieczeniem. Odległość nie może być większa niż 2m od ulicy.

Najlepszym rozwiązaniem jest połączenie za pomocą trójnika z odnogą kołnierzową skierowaną do góry- najwyższa wydajność, najmniejsze opory przepływu, najkorzystniejsze usytuowanie hydrantu. PN-B-2863 reguluje zagadnienia związane z zabezpieczeniami przeciwpożarowymi, obowiązuje m.in. dla hydrantów. Określa warunki (średnice przewodów) na jakich można instalować hydranty:

•    Sieć pierścieniowa: dmin=100mm

•    Rozgałęziona dmin=150mrn

Wydajność hydrantu wymagana to 101/s przy ciśnieniu dynamicznym 0,2MPa. Zależy od takich czynników takich jak:

•    Ciśnienie w danym punkcie sieci wodociągowej, jeżeli hydrant nie pracuje to mówimy o ciśnieniu dyspozycyjnym, podczas użytkowania mówimy o ciśnieniu dynamicznym;

•    Strat hydraulicznych podczas przepływu w sieci i przez sam hydrant lub występujące odgałęzienie;

Oszacowanie wydajności jest trudne ze względu na trudności określenia strat. Najprościej podłączyć urządzenia pomiarowe i odczytać te parametry. O wydajności hydrantu decydują straty a nie podawane ciśnienie dyspozycyjne.

Armatura ochronna i regulująca

•    Odpowietrzniki- zapobiegają zbieraniu się powietrza w przewodzie, które tam się gromadzi podczas przepływu wody

•    Napowietrzniki- zapobiegają tworzeniu się podciśnienia w przewodzie

•    wydłużki kompensacyjne

•    zawory bezpieczeństwa- gdy spodziewamy się wystąpienia większego ciśnienia niż dopuszczone dla danego materiału

•    zawory redukcyjne

•    zawory anty skażeniowe- zabezpieczenie przed możliwością dopływu wody skażonej/zanieczyszczonej

•    anty uderzeniowe

ODPOWIETRZNIK jest prostym urządzeniem, podstawowym elementem jest kula, przemieszczająca się w zależności od występowania w jej komorze wody (unosi się i zamyka zawór odpowietrzający) lub powietrza (kula opada wraz z poziomem wody, zawór otwiera się i następuje gwałtowny wypływ powietrza).

Wzajemna lokalizacja zaworów, odwodnień i odpowietrzeń

W którym miejscu na sieci wodociągowej powinien znajdować się odwadniacz i odpowietrznik:

•    wynika to z możliwości funkcjonowania sieci

o w najwyższym punkcie odpowietrznik o w najniższym punkcie odwadniacz

Wydłużka kompensacyjna:

Powód: naprężenia osiowe (rurociągi pod mostem), zmiany długości rurociągu, zmiany w gruncie. Rodzaje:

•    sprężyste (blacha miedziana, pomiędzy kołnierzami rurociągu)- narażenie rurociągu na zginanie)

•    dławicowe (żeliwo, brąz)- odkształcenie rurociągu do 25cm, musi być uszczelnienie, które trzeba co jakiś czas wymienić
