Zbadać linię przenikania domku z kominem.

Potrafimy znaleźć krawędź pomiędzy pionowymi płaszczyznami a ($, jest to krawędź k istniejąca na odcinku ograniczonym powierzchniami ścian bocznych ( odcinek 23 ). Natomiast szukając punktu A, który wyznaczy krawędź dachu z kominem możemy posłużyć się dwoma sposobami. Pierwszym niech będzie poprowadzenie płaszczyzny (ł i zbadania jej krawędzi z dachem ( punkty 1 na kalenicy c oraz punkt 2 ). Drugim niech będzie poprowadzenie płaszczyzny pionowej x i znalezienie jej krawędzi z dachem przy pomocy punku 3. W tego typu zadaniach prowadzimy płaszczyzny rzutujące przez krawędzie jednej bryły . które przebijają drugą bryłę.

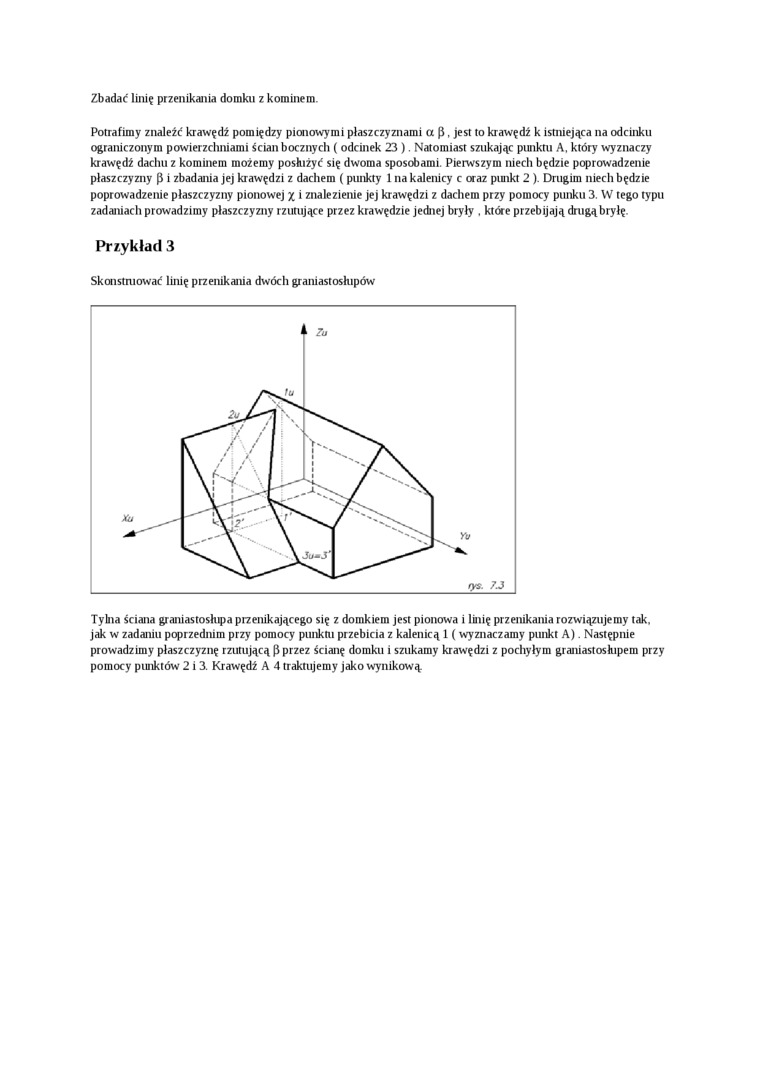

Pr i.ykład 3

Skonstmować linię przenikania dwóch graniastoshipów

Tylna ściana graniastoshipa przenikającego się z domkiem jest pionowa i linię przenikania rozwiązujemy tak, jak w zadaniu poprzednim przy pomocy punkm przebicia z kalenicą 1 ( wyznaczamy punkt A). Następnie prowadzimy płaszczyznę rzutującą p przez ścianę domku i szukamy krawędzi z pochyłym graniastosłupem przy pomocy punktów 2 i 3. Krawędź A 4 traktujemy jako wynikową.
