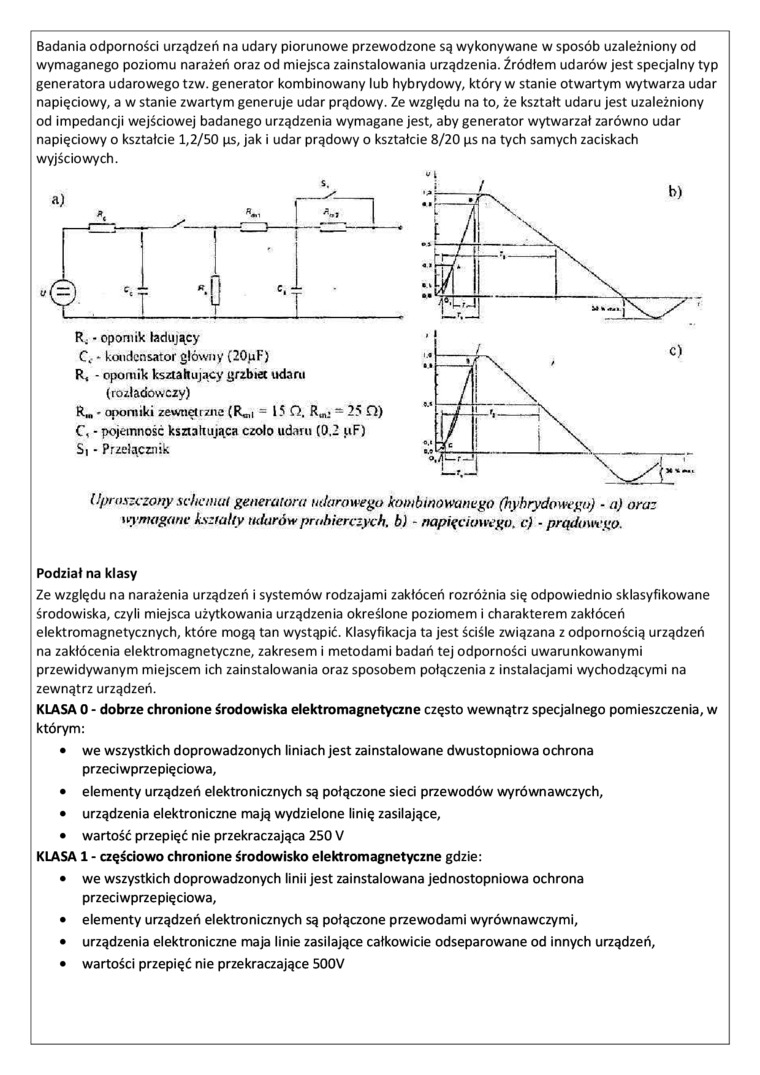

Badania odporności urządzeń na udary piorunowe przewodzone są wykonywane w sposób uzależniony od wymaganego poziomu narażeń oraz od miejsca zainstalowania urządzenia. Źródłem udarów jest specjalny typ generatora udarowego tzw. generator kombinowany lub hybrydowy, który w stanie otwartym wytwarza udar napięciowy, a w stanie zwartym generuje udar prądowy. Ze względu na to, że kształt udaru jest uzależniony od impedancji wejściowej badanego urządzenia wymagane jest, aby generator wytwarzał zarówno udar napięciowy o kształcie 1,2/50 ps, jak i udar prądowy o kształcie 8/20 ps na tych samych zaciskach wyjściowych.

s.

R_; - opornik ładujący

C_e - kondensator główny (20pF)

R, - opornik kształtujący grzbiet udaru (rozładowczy)

R_w - oporniki zewnętrzne (R^i = 15 0. R„,. “ 25 O) C, - pojemność kształtująca czoło udaru (0.2 uF)

Si - Przełącznik

Uproszczony schemat generatora udarowego kombinowanego (hybrydowego) - a) oraz wymagane kształty udarów probierczych, b) - napięciowego, c) - prądowego.

Podział na klasy

Ze względu na narażenia urządzeń i systemów rodzajami zakłóceń rozróżnia się odpowiednio sklasyfikowane środowiska, czyli miejsca użytkowania urządzenia określone poziomem i charakterem zakłóceń elektromagnetycznych, które mogą tan wystąpić. Klasyfikacja ta jest ściśle związana z odpornością urządzeń na zakłócenia elektromagnetyczne, zakresem i metodami badań tej odporności uwarunkowanymi przewidywanym miejscem ich zainstalowania oraz sposobem połączenia z instalacjami wychodzącymi na zewnątrz urządzeń.

KLASA 0 - dobrze chronione środowiska elektromagnetyczne często wewnątrz specjalnego pomieszczenia, w którym:

•    we wszystkich doprowadzonych liniach jest zainstalowane dwustopniowa ochrona przeciwprzepięciowa,

•    elementy urządzeń elektronicznych są połączone sieci przewodów wyrównawczych,

•    urządzenia elektroniczne mają wydzielone linię zasilające,

•    wartość przepięć nie przekraczająca 250 V

KLASA 1 - częściowo chronione środowisko elektromagnetyczne gdzie:

•    we wszystkich doprowadzonych linii jest zainstalowana jednostopniowa ochrona przeciwprzepięciowa,

•    elementy urządzeń elektronicznych są połączone przewodami wyrównawczymi,

•    urządzenia elektroniczne maja linie zasilające całkowicie odseparowane od innych urządzeń,

•    wartości przepięć nie przekraczające 500V
