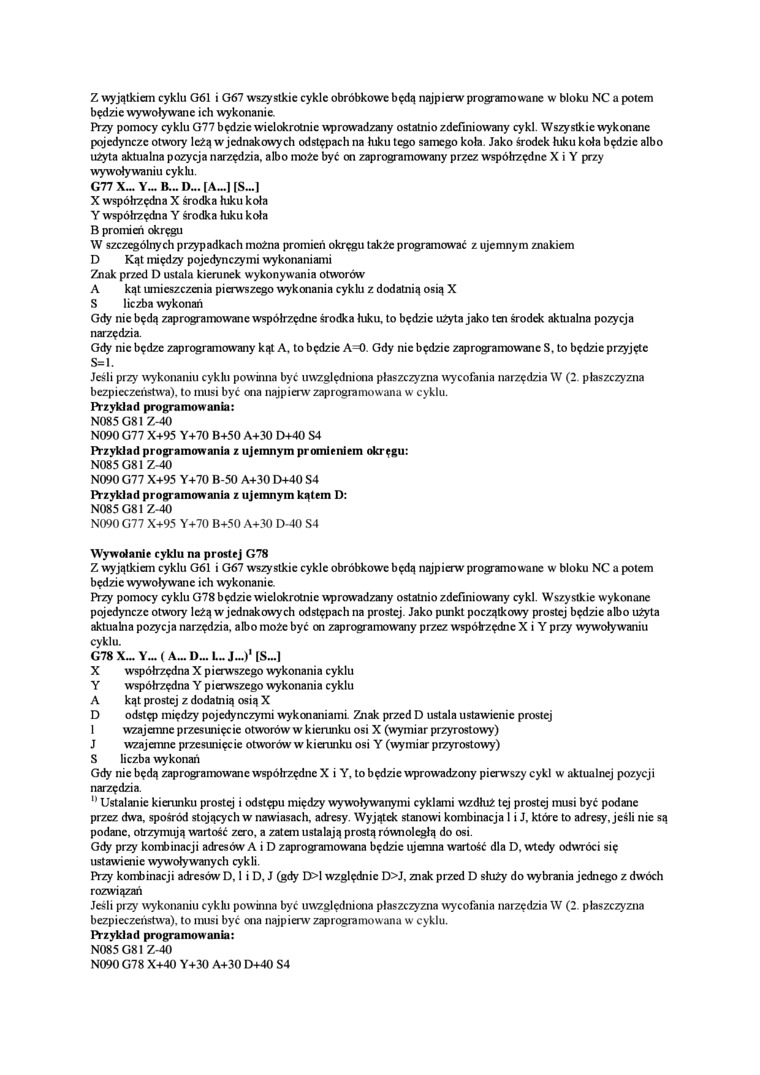

Z wyjątkiem cyklu Gól i G67 wszystkie cykle obróbkowe będą najpierw programowane w bloku NC a potem będzie wywoływane ich wykonanie.

Przy pomocy cyklu G77 będzie wielokrotnie wprowadzany ostatnio zdefiniowany cykl. Wszystkie wykonane pojedyncze otwory leżą w jednakowych odstępach na łuku tego samego koła. Jako środek łuku koła będzie albo użyta aktualna pozycja narzędzia, albo może być on zaprogramowany przez współrzędne X i Y przy wywoływaniu cyklu.

G77 X... Y~. B... D... [A...J [S~.]

X współrzędna X środka łuku koła

Y    współrzędna Y środka łuku koła B promień okręgu

W szczególnych przypadkach można promień okręgu także programować z ujemnym znakiem D    Kąt między pojedynczymi wykonaniami

Znak przed D ustala kierunek wykonywania otworów A kąt umieszczenia pierwszego wykonania cyklu z dodatnią osią X S    liczba wykonań

Gdy nie będą zaprogramowane współrzędne środka łuku. to będzie użyta jako ten środek aktualna pozycja narzędzia.

Gdy nic będzc zaprogramowany kąt A. to będzie A=0. Gdy nic będzie zaprogramowane S, to będzie przyjęte S=l.

Jeśli przy wykonaniu cyklu powinna być uwzględniona płaszczyzna wycofania narzędzia W (2. płaszczyzna bezpieczeństwa), to musi być ona najpierw zaprogramowana w cyklu.

Przykład programowania:

N085 G8I Z-40

N090 G77 X+95 Y+70 B+50 A+30 D+40 S4

Przykład programowania z ujemnym promieniem okręgu:

N085 G81 Z-40

N090 Gil X+95 Y+70 B-50 A+30 D+40 S4 Przykład programowania z ujemnym kątem D:

N085 G81 Z-40

N090 Gil X+95 Y+70 B+50 A+30 D-40 S4 Wywołanie cyklu na prostej G78

Z wyjątkiem cyklu Gól i G67 wszystkie cykle obróbkowe będą najpierw programowane w bloku NC a potem będzie wywoływane ich wykonanie.

Przy pomocy cyklu G78 będzie wielokrotnie wprowadzany ostatnio zdefiniowany cykl. Wszystkie wykonane pojedyncze otwory leżą w jednak owych odstępach na prostej. Jako punkt początkowy prostej będzie albo użyta aktualna pozycja narzędzia, albo może być on zaprogramowany przez współrzędne X i Y przy wywoływaniu cyklu.

G78 X~ Y~ ( A... D... L.. J~)' (S...1 X współrzędna X pierwszego wykonania cyklu

Y    współrzędna Y pierwszego wykonania cyklu A kąt prostej z dodatnią osią X

D odstęp między pojedynczymi wykonaniami Znak przed D ustala ustawienie prostej 1    wzajemne przesunięcie otworów w kierunku osi X (wymiar przyrostowy)

J    wzajemne przesunięcie otworów w kierunku osi Y (wymiar pizyrostowy)

S liczba wykonań

Gdy nie będą zaprogramowane współrzędne X i Y, to będzie wprowadzony pierwszy cykl w aktualnej pozycji narzędzia.

" Ustalanie kierunku prostej i odstępu między wywoływanymi cyklami wzdłuż tej prostej musi być podane przez dwa, spośród stojących w nawiasach, adresy. Wyjątek stanowi kombinacja I i J, które to adresy, jeśli nie są podane, otrzymują wartość zero, a zatem ustalają prostą równoległą do osi.

Gdy przy kombinacji adresów A i D zaprogramowana będzie ujemna wartość dla D, wtedy odwróci się ustawienie wywoływanych cykli.

Przy kombinacji adresów D, 1 i D, J (gdy D>1 względnie D>J, znak przed D służy do wybrania jednego z dwóch rozwiązań

Jeśli przy wykonaniu cyklu powinna być uwzględniona płaszczyzna wycofania narzędzia W (2. płaszczyzna bezpieczeństwa), to musi być ona najpierw zaprogramowana w cyklu.

Przykład programowania:

N085G8IZ-40

N090 G78 X+40 Y+30 A+30 D+40 S4
