2. BUDOWA PRZYRZĄDU DO SZLIFOWANIA POWIERZCHNI ŚRUBOWYCH

Przyrząd, pokazany na rys. 1, realizuje ruch śrubowy w wyniku współpracy dwóch walców, których osie są wzajemnie ustawiane pod wybranym kątem. Jednym z tych walców jest pinola 1, a drugim rolka prowadząca 2. Pinola jest osadzona w korpusie przyrządu 3 na dwóch tocznych łożyskach obrotowo -przesuwnych 4. Rolka prowadząca 2, łożyskowana tocznie w wałku 5, dociskana jest do powierzchni pinoli za pomocą sprężyny 6 i powoduje, że pinola, wprawiona w ruch obrotowy, będzie równocześnie wykonywać ruch osiowy. Oba te ruchy dają w wyniku ruch wypadkowy według linii śrubowej o skoku określonym zależnością:

h=n D tga

gdzie: h - skok linii śrubowej,

D - średnica pinoli,

a - kąt ustawienia rolki prowadzącej względem osi pinoli.

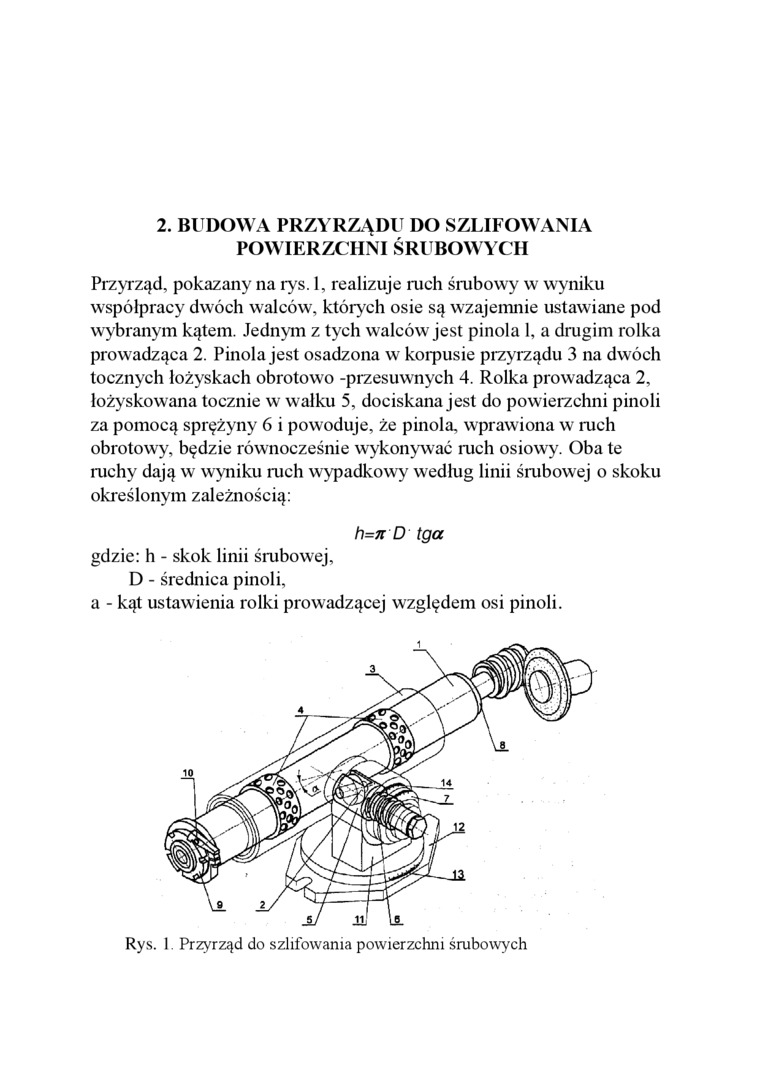

Rys. 1. Przyrząd do szlifowania powierzchni śrubowych
