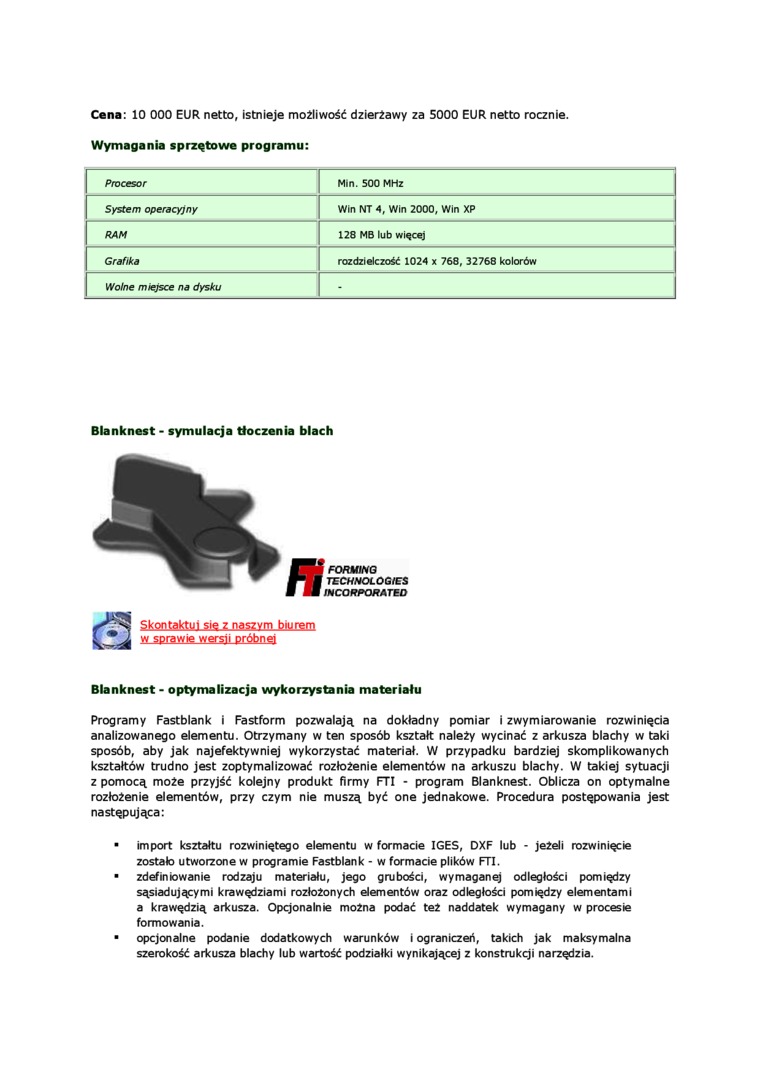

Cena: 10 000 EUR netto, istnieje możliwość dzierżawy za 5000 EUR netto rocznie. Wymagania sprzętowe programu:

Procesor	Min. 500 MHz
System operacyjny	Win NT 4, Win 2000, Win XP
RAM	128 MB lub więcej
Grafika	rozdzielczość 1024 x 768, 32768 kolorów
Wolne miejsce na dysku	-

Blanknest - symulacja tłoczenia blach

flf

FORMING

TECHNOLOGIES

INCORPORATED

w sprawie węrąi próbnęj

Blanknest - optymalizacja wykorzystania materiału

Programy Fastblank i Fastform pozwalają na dokładny pomiar i zwymiarowanie rozwinięcia analizowanego elementu. Otrzymany w ten sposób kształt należy wycinać z arkusza blachy w taki sposób, aby jak najefektywniej wykorzystać materiał. W przypadku bardziej skomplikowanych kształtów trudno jest zoptymalizować rozłożenie elementów na arkuszu blachy. W takiej sytuacji z pomocą może przyjść kolejny produkt firmy FTI - program Blanknest. Oblicza on optymalne rozłożenie elementów, przy czym nie muszą być one jednakowe. Procedura postępowania jest następująca:

■    import kształtu rozwiniętego elementu w formacie IGES, DXF lub - jeżeli rozwinięcie zostało utworzone w programie Fastblank - w formacie plików FTI.

^a zdefiniowanie rodzaju materiału, jego grubości, wymaganej odległości pomiędzy sąsiadującymi krawędziami rozłożonych elementów oraz odległości pomiędzy elementami a krawędzią arkusza. Opcjonalnie można podać też naddatek wymagany w procesie formowania.

■    opcjonalne podanie dodatkowych warunków i ograniczeń, takich jak maksymalna szerokość arkusza blachy lub wartość podziałki wynikającej z konstrukcji narzędzia.
