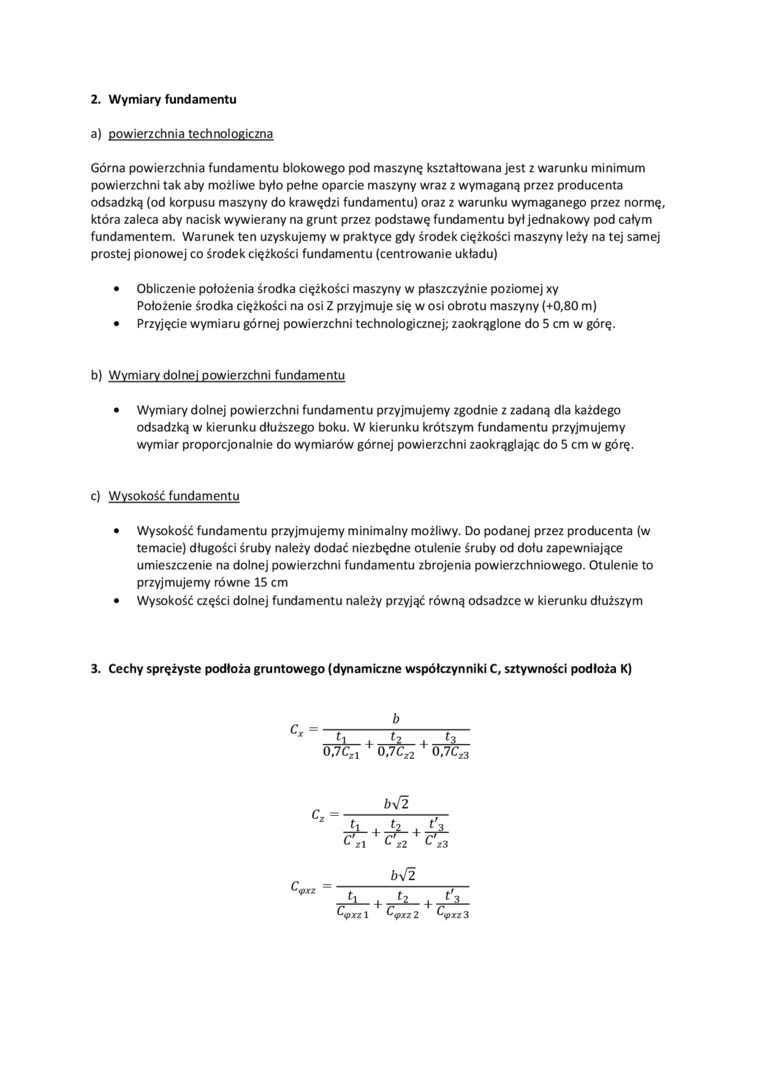

2. Wymiary fundamentu

a) powierzchnia technologiczna

Górna powierzchnia fundamentu blokowego pod maszynę kształtowana jest z warunku minimum powierzchni tak aby możliwe było pełne oparcie maszyny wraz z wymaganą przez producenta odsadzką (od korpusu maszyny do krawędzi fundamentu) oraz z warunku wymaganego przez normę, która zaleca aby nacisk wywierany na grunt przez podstawę fundamentu był jednakowy pod całym fundamentem. Warunek ten uzyskujemy w praktyce gdy środek ciężkości maszyny leży na tej samej prostej pionowej co środek ciężkości fundamentu (centrowanie układu)

•    Obliczenie położenia środka ciężkości maszyny w płaszczyźnie poziomej xy Położenie środka ciężkości na osi Z przyjmuje się w osi obrotu maszyny (+0,80 m)

•    Przyjęcie wymiaru górnej powierzchni technologicznej; zaokrąglone do 5 cm w górę.

b) Wymiary dolnej powierzchni fundamentu

• Wymiary dolnej powierzchni fundamentu przyjmujemy zgodnie z zadaną dla każdego odsadzką w kierunku dłuższego boku. W kierunku krótszym fundamentu przyjmujemy wymiar proporcjonalnie do wymiarów górnej powierzchni zaokrąglając do 5 cm w górę.

c) Wysokość fundamentu

•    Wysokość fundamentu przyjmujemy minimalny możliwy. Do podanej przez producenta (w temacie) długości śruby należy dodać niezbędne otulenie śruby od dołu zapewniające umieszczenie na dolnej powierzchni fundamentu zbrojenia powierzchniowego. Otulenie to przyjmujemy równe 15 cm

•    Wysokość części dolnej fundamentu należy przyjąć równą odsadzce w kierunku dłuższym

3. Cechy sprężyste podłoża gruntowego (dynamiczne współczynniki C, sztywności podłoża K)

b

*1 1	h	1 *^3
0.7 Czl	0.7Cz2	0,7Cz3
	byf2
^L z 1	^+£~^+C z2	14?
	b>/2
ty	tz
C<pxz\	^1C<pxz2	1 r ^<pxz3
