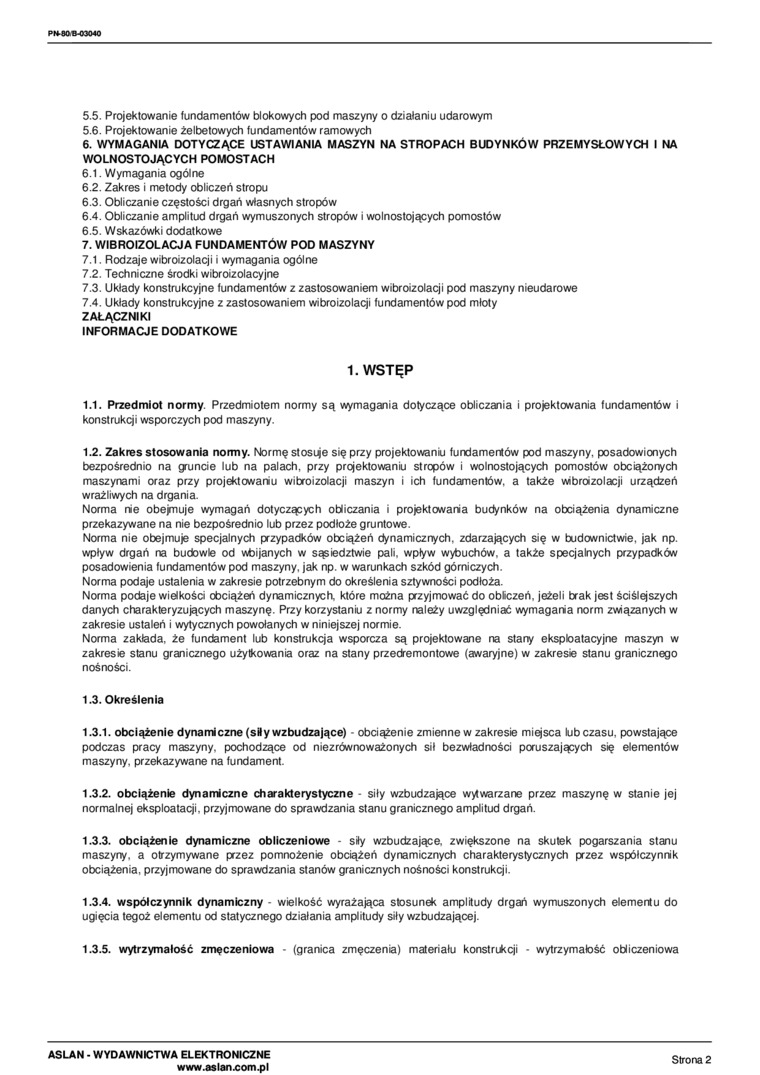

5.5.    Projektowanie fundamentów blokowych pod maszyny o działaniu udarowym

5.6.    Projektowanie żelbetowych fundamentów ramowych

6.    WYMAGANIA DOTYCZĄCE USTAWIANIA MASZYN NA STROPACH BUOYNKÓW PRZEMYSŁOWYCH I NA WOLNOSTOJĄCYCH POMOSTACH

6.1.    Wymagania ogólne

6.2.    Zakres i metody obliczeń stropu

6.3.    Obliczanie częstości drgań własnych stropów

6.4.    Obliczanie amplitud drgań wymuszonych stropów i wolnostojących pomostów

6.5.    Wskazówki dodatkowe

7.    WIBROIZOLACJA FUNDAMENTÓW POD MASZYNY

7.1.    Rodzaje wibroizolacji i wymagania ogólne

7.2.    Techniczne środki wibroizolacyjne

7.3.    Układy konstrukcyjne fundamentów z zastosowaniem wibroizołacji pod maszyny nieudarowe

7.4.    Układy konstrukcyjne z zastosowaniem wibroizołacji fundamentów pod młoty ZAŁĄCZNIKI

INFORMACJE DODATKOWE

1. WSTĘP

1.1.    Przedmiot normy. Przedmiotem normy są wymagania dotyczące obliczania i projektowania fundamentów i konstrukcji wsporczych pod maszyny.

1.2.    Zakres stosowania normy. Normę stosuje się przy projektowaniu fundamentów pod maszyny, posadowionych bezpośrednio na gruncie lub na palach, przy projektowaniu stropów i wolnostojących pomostów obciążonych maszynami oraz przy projektowaniu wibroizołacji maszyn i ich fundamentów, a także wibroizołacji urządzeń wrażliwych na drgania.

Norma nie obejmuje wymagań dotyczących obliczania i projektowania budynków na obciążenia dynamiczne przekazywane na nie bezpośrednio lub przez podłoże gruntowe.

Norma nie obejmuje specjalnych przypadków obciążeń dynamicznych, zdarzających się w budownictwie, jak np. wpływ drgań na budowle od wbijanych w sąsiedztwie pali. wpływ wybuchów, a także specjalnych przypadków posadowienia fundamentów pod maszyny, jak np. w warunkach szkód górniczych.

Norma podaje ustalenia w zakresie potrzebnym do określenia sztywności podłoża.

Norma podaje wielkości obciążeń dynamicznych, które można przyjmować do obiczeń. jeżeli brak jest ściślejszych danych charakteryzujących maszynę. Przy korzystaniu z normy należy uwzględniać wymagania norm związanych w zakresie ustaleń i wytycznych powołanych w niniejszej normie.

Norma zakłada, że fundament lub konstrukcja wsporcza są projektowane na stany eksploatacyjne maszyn w zakresie stanu granicznego użytkowania oraz na stany przedremontowe (awaryjne) w zakresie stanu granicznego nośności.

1.3.    Określenia

1.3.1.    obciążenie dynamiczne (siły wzbudzające) - obciążenie zmienne w zakresie miejsca lub czasu, powstające podczas pracy maszyny, pochodzące od niezrównoważonych sił bezwładności poruszających się elementów maszyny, przekazywane na fundament.

1.3.2.    obciążenie dynamiczne charakterystyczne siły wzbudzające wytwarzane przez maszynę w stanie jej normalnej eksploatacji, przyjmowane do sprawdzania stanu granicznego amplitud drgań.

1.3.3.    obciążenie dynamiczne obliczeniowe - siły wzbudzające, zwiększone na skutek pogarszania stanu maszyny, a otrzymywane przez pomnożenie obciążeń dynamicznych charakterystycznych przez współczynnik obciążenia, przyjmowane do sprawdzania stanów granicznych nośności konstrukcji.

1.3.4.    współczynnik dynamiczny wielkość wyrażająca stosunek amplitudy drgań wymuszonych elementu do ugięcia tegoż elementu od statycznego działania amplitudy siły wzbudzającej.

1.3.5.    wytrzymałość zmęczeniowa (granica zmęczenia) materiału konstriAcji - wytrzymałość obliczeniowa
