-    najczęściej jako wibroizolatory fundamentów pod maszyny;

-    mogą być stosowane w przypadku występowania drgań o niskiej częstości, gdzie inne środki wibroizolacyjne nie są skuteczne;

-    sprężyny wykonane są ze stali o dużej wytrzymałości, odporności na zmęczenie i odksztalcalność;

-    pracują głównie na obciążenia statyczne.

Wytrzymałość obliczeniowa na skręcanie, dla stali sprężynowych stosowanych do wibroizolacji fundamentów pod maszyny:    Rt = 700-750 MPa

Ogólna ilość stali sprężynowej dla wibroizolacji fundamentu:

W=0.81mrm1f1 [kgl

nifm - masa fundamentu i maszyny (Mgl

ty - statyczne ugięcie sprężyn potrzebne dla złożonej skuteczności wibroizolacji [cm]

Projektując wibroizolację złożoną z naciskowych sprężyn stalowych:

-    należy ustalić jej ogólną sztywność;

-    dobrać odpowiednią liczbę sprężyn i ich parametry (z katalogów i norm)

Parametry: sztywność, nośność oraz wymiary geometryczne.

-jeśli potrzeba zaprojektować sprężyny, należy ustalić średnicę zwoju, grubość pręta i liczbę zwojów


O sztywności sprężyny decydują środkowe zwoje czynne.

Liczba zwojów' nieczynnych, w konstrukcji sprężyn naciskowych przy wibroizolacji fundamentów pod maszyny:

-    przy liczbie zwojów' czynny i<=7 - V1 zwoju

-    przy liczbie zwojów czynnych i>7 - 1 zwój

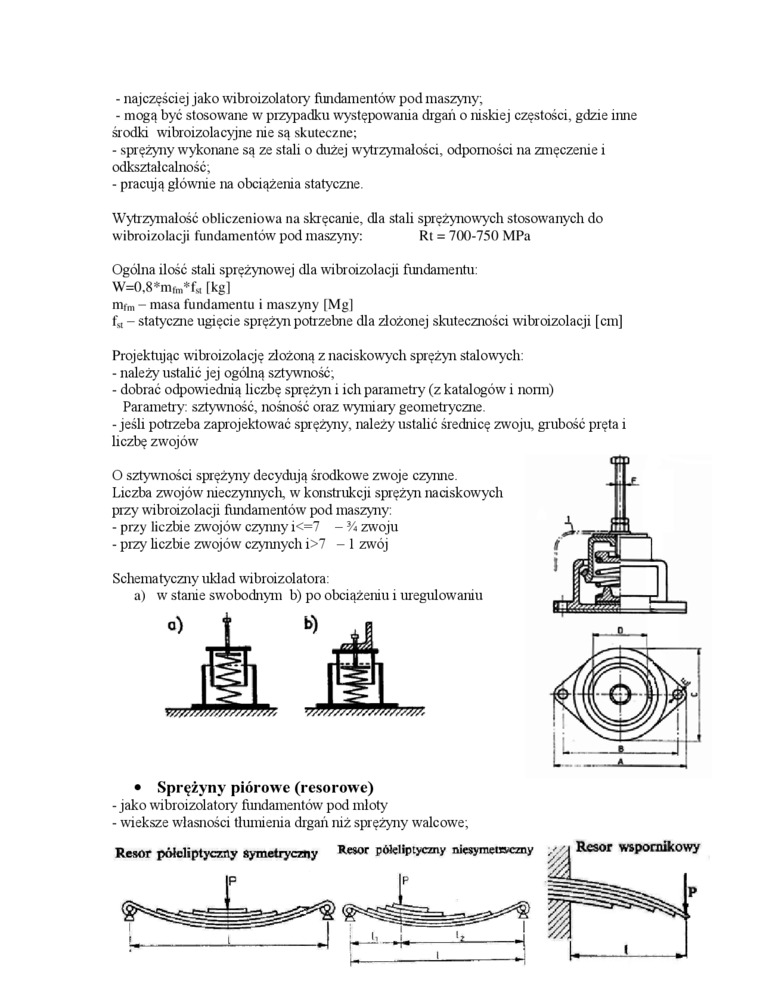

Schematyczny układ wibroizolatora:

a) w stanie swobodnym b) po obciążeniu i uregulowaniu

Resor półcliptyczny symetryczny


1

Sprężyny piórowe (resorowe)

jako wibroizolatory fundamentów pod mioty

wieksze własności tłumienia drgań niż sprężyny walcowe.

Resor pófcllptyczny niesymetryczny //A Resor wspornikowy
