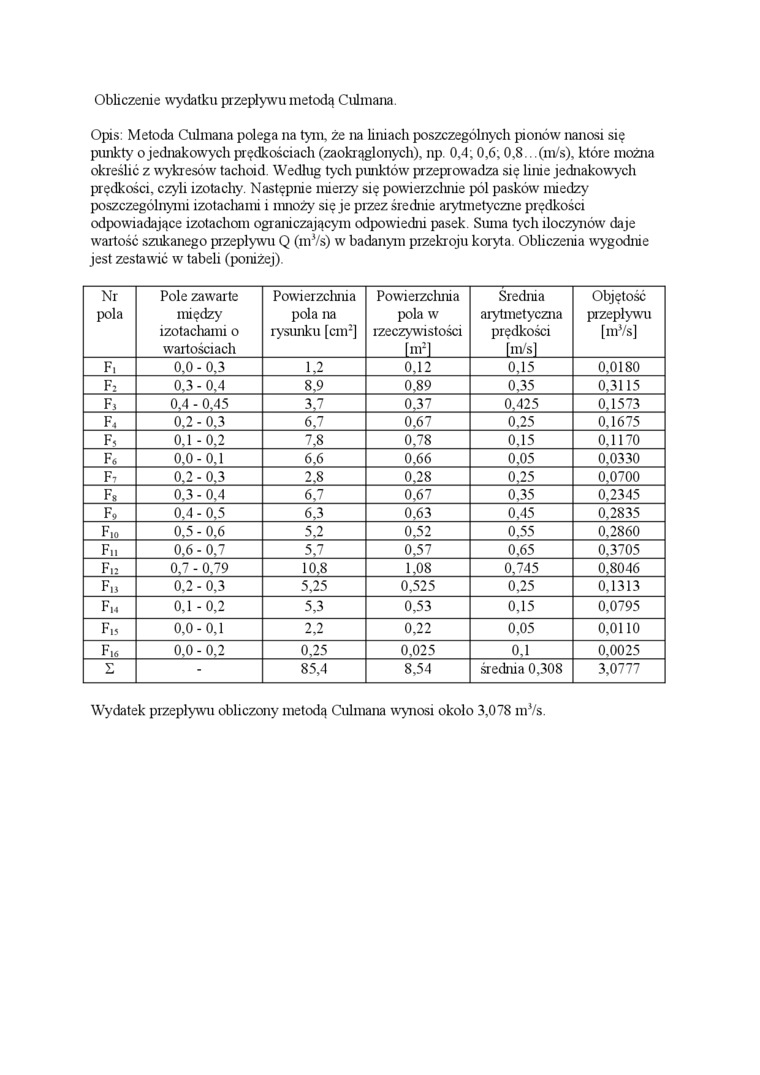

Obliczenie wydatku przepływu metodą Culmana.

Opis: Metoda Culmana polega na tym, że na liniach poszczególnych pionów nanosi się punkty o jednakowych prędkościach (zaokrąglonych), np. 0,4; 0,6; 0,8...(nVs), które można określić z wykresów tachoid. Według tych punktów przeprowadza się linie jednakowych prędkości, czyli izotachy. Następnie mierzy się powierzchnie pól pasków miedzy poszczególnymi izotachami i mnoży się je pizez średnie arytmetyczne prędkości odpowiadające izotaclrom ograniczającym odpowiedni pasek. Stuna tych iloczynów' daje wartość szukanego przepływu Q (mVs) w badanym przekroju koryta. Obliczenia wygodnie jest zestawić w tabeli (poniżej).

Nr pola	Pole zawarte między izotaclrami o wartościach	Powierzchnia pola na rysunku [cm^2]	Powierzchnia pola w rzeczywistości [m^2]	Średnia arytmetyczna prędkości [nVs]	Objętość przepływu [tnVs]
F,	0,0 - 0,3	1,2	0,12	0,15	0,0180
F:	0,3 - 0,4	8.9	0,89	0,35	0.3115
F,	0.4 - 0.45	3,7	0,37	0,425	0.1573
F,	0.2 - 0,3	6.7	0.67	0,25	0,1675
F,	0,1 - 0,2	7,8	0,78	0,15	0,1170
F«	0,0-0,1	6,6	0,66	0,05	0.0330
Fr	0.2 - 0,3	2.8	0.28	0,25	0,0700
Fs	0,3 - 0,4	6,7	0,67	0,35	0,2345
F»	0,4 - 0,5	6,3	0,63	0.45	0,2835
Fio	0,5 - 0,6	5,2	0,52	0,55	0,2860
Fu	0.6 - 0.7	5,7	0,57	0,65	0,3705
F,:	0,7 - 0,79	10,8	1,08	0,745	0,8046
F,r	0,2 - 0,3	5,25	0,525	0,25	0,1313
Fm	0,1 - 0,2	5,3	0,53	0,15	0,0795
F|J	0,0-0,1	2,2	0,22	0,05	0,0110
F,6	0,0 - 0,2	0,25	0,025	0,1	0,0025
£	-	85,4	8,54	średnia 0,308	3,0777

Wydatek przepływu obliczony metodą Cuhnana wynosi około 3,078 tn^J/s.
