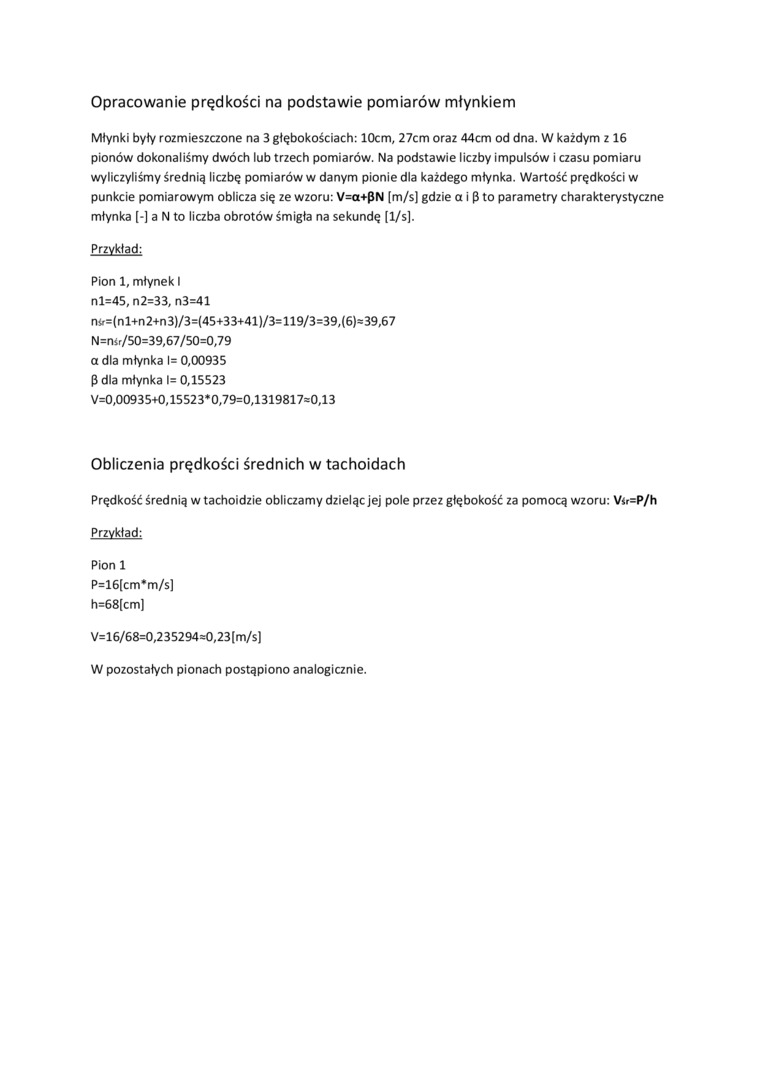

Opracowanie prędkości na podstawie pomiarów młynkiem

Młynki były rozmieszczone na 3 głębokościach: lOcm, 27cm oraz 44cm od dna. W każdym z 16 pionów dokonaliśmy dwóch lub trzech pomiarów. Na podstawie liczby impulsów i czasu pomiaru wyliczyliśmy średnią liczbę pomiarów w danym pionie dla każdego młynka. Wartość prędkości w punkcie pomiarowym oblicza się ze wzoru: V=a+3N (m/s) gdzie a i 3 to parametry charakterystyczne młynka [-] a N to liczba obrotów śmigła na sekundę [1/s].

Przykład:

Pion 1, młynek I nl=45, n2=33, n3=41

mx=(nl+n2+n3)/3=(45+33+41)/3=119/3=39, (6)=39,67

N=mr/50=39,67/50=0,79

a dla młynka 1= 0,00935

3 dla młynka 1= 0,15523

V=0,00935+0,15523*0,79=0,1319817*0,13

Obliczenia prędkości średnich w tachoidach

Prędkość średnią w tachoidzie obliczamy dzieląc jej pole przez głębokość za pomocą wzoru: Vir=P/h Przykład:

Pion 1

P=16(cm*m/s]

h=68(cm]

V=16/68=0,235294=0,23[m/s)

W pozostałych pionach postąpiono analogicznie.
